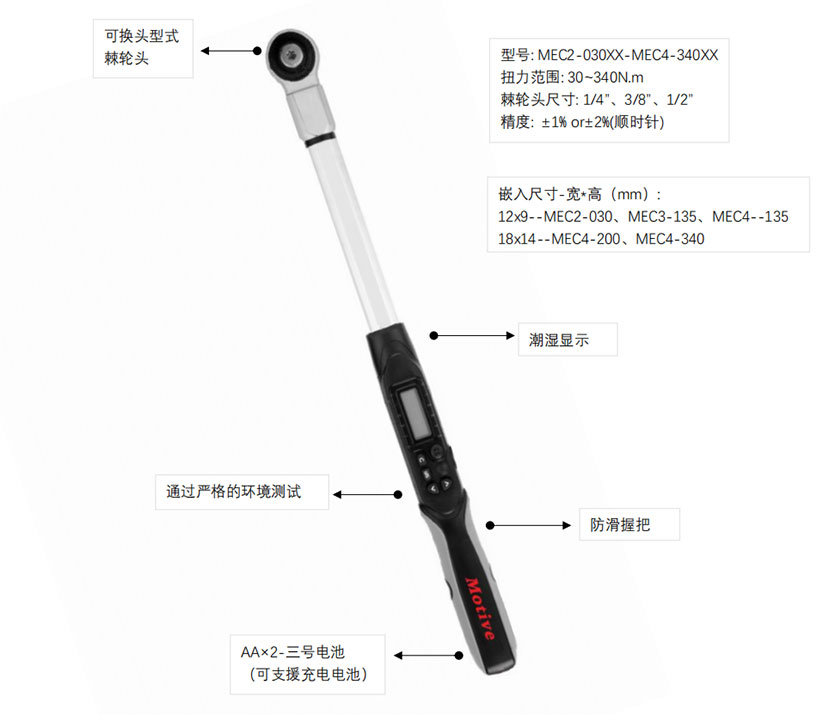

数显扭力扳手MEC系列

所属分类: 扭力扳手点击量:

采用了摄入式的感应芯片，比普通电子式扳手的测量精度更高，更坚固耐用及省电；

可快速脱落的棘轮头设计，使用更加方便，一键就可松脱，大大提高了工作效率；

LCD显示，数字显示，避免读数的误差；

电子报警系统，LED灯光警示，并配备了蜂鸣提示；

使用自主研发的专利芯片和软件，操作简单，效验方便。

产品详情

资料下载

数显扭力扳手MEC系列【点击下载】

产品特点

■ 棘轮头可更换成所需的型式。

■ 极简功能操作：扭力值设定、单位设定、模式设定。

■ 扳手侧面有12个 LED灯，使用者可于侧边观看到扭力值已到达，并配合蜂鸣器的鸣声，提供给使用者更多便利。

■ 只要按下一个按键，即可轻松切换单位设定。

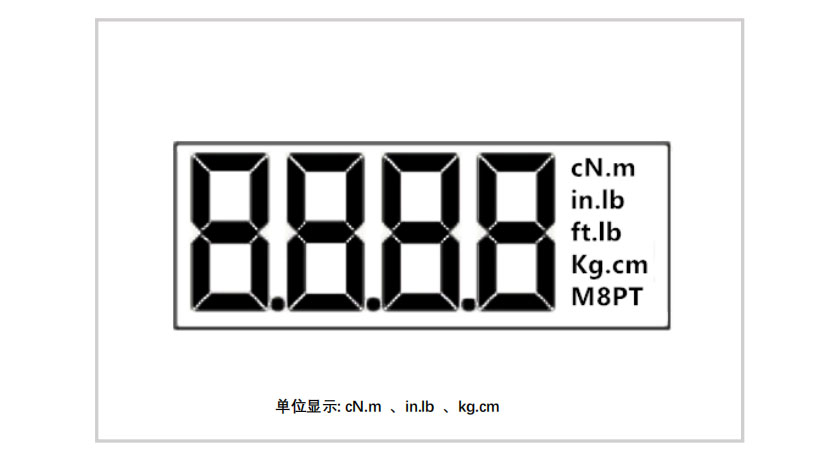

显示描述

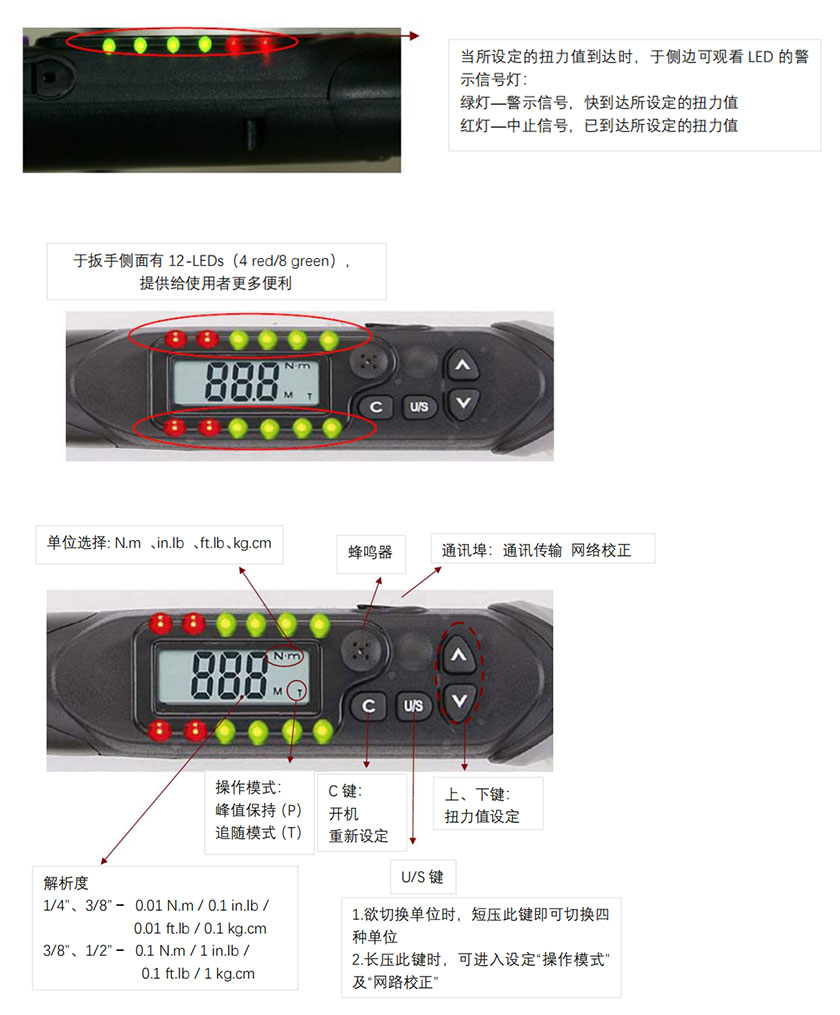

各部位名称及功能

技术参数

型号*1 (MEC系列)	MEC2-030BN	MEC3-135BN	MEC4-135BN	MEC4-200BN	MEC4-340BN
型号*1 (MEC系列)	BN	BN	BN	BN	BN
*精度2**	CW:±2% CCW: ±3%	CW: ±2% CCW: ±3%	CW: ±2% CCW: ±3%	CW: ±2% CCW: ±3%	CW: ±2% CCW: ±3%
最大扭力值	30N.m/22.12ft.lb 265.5in.lb/306.1Kg.cm	135N.m/99.5ft.lb 1195in.lb/1378Kg.cm	135N.m/99.5ft.lb 1195in.lb/1378Kg.cm	200N.m/147.5ft.lb 1770in.lb/2041Kg.cm	340N.m/250.7ft.lb 3009in.lb/3469Kg.cm
扭力测试范围	1.5-30N.m 1.11-22.12ft.lb 13.3-265.5in.lb 15.3-306.1Kg.cm	6.8-135N.m 5-99.5ft.lb 60-1195in.lb 69-1378Kg.cm	6.8-135N.m 5-99.5ft.lb 60-1195in.lb 69-1378Kg.cm	10-200N.m 7.4-147.5ft.lb 88-1770in.lb 102-2041Kg.cm	17-340N.m 12.5-250.7ft.lb 150-3009in.lb 173-3469Kg.cm
精度保证范围	6-30N.m 4.4-22.12ft.lb 53-265.5in.lb 61-306.1Kg.cm	27-135N.m 19.9-99.5ft.lb 239-1195in.lb 276-1378Kg.cm	27-135N.m 19.9-99.5ft.lb 239-1195in.lb 276-1378Kg.cm	40-200N.m 29.5-147.5ft.lb 354-1770in.lb 408-2041Kg.cm	68-340N.m 50.1-250.7ft.lb 602-3009in.lb 694-3469Kg.cm
解析度	0.01N.m/0.01ft.lb 0.1in.lb/0.1Kg.cm	0.1N.m/0.1ft.lb 1in.lb/1Kg.cm	0.1N.m/0.1ft.lb 1in.lb/1Kg.cm	0.1N.m/0.1ft.lb 1in.lb/1Kg.cm	0.1N.m/0.1ft.lb 1in.lb/1Kg.cm
LED 警示灯	12LED(4Red+8Green)	12LED(4Red+8Green)	12LED(4Red+8Green)	12LED(4Red+8Green)	12LED(4Red+8Green)
操作模式	峰值保持(P) / 追随模式(T)	峰值保持(P) / 追随模式(T)	峰值保持(P)/ 追随模式(T)	峰值保持(P)/ 追随模式(T)	峰值保持(P) / 追随模式(T)
单位选择	N.m in.lb ft.lb kg.cm	N.m in.lb ft.lb kg.cm	N.m in.lb ft.lb kg.cm	N.m in.lb ft.lb kg.cm	N.m in.lb ft.lb kg.cm
扳手长度(mm)	390	415	415	530	650
棘轮方头（英寸）	1/4	3/8	1/2	1/2	1/2
棘轮头形式	嵌入式棘轮头	嵌入式棘轮头	嵌入式棘轮头	嵌入式棘轮头	嵌入式棘轮头
棘轮头齿数	52	52	52	52	52
通讯传输功能*3	NO	NO	NO	NO	NO
按键数	4	4	4	4	4
*电池4**	AA×2	AA×2	AA×2	AA×2	AA×2
操作温度	-10℃~60℃	-10℃~60℃	-10℃~60℃	-10℃~60℃	-10℃~60℃
储存温度	-20℃~70℃	-20℃~70℃	-20℃~70℃	-20℃~70℃	-20℃~70℃
湿度	无凝露可到90%	无凝露可到90%	无凝露可到90%	无凝露可到90%	无凝露可到90%
掉落测试	1公尺	1公尺	1公尺	1公尺	1公尺
*振动测试5**	10g	10g	10g	10g	10g
扳手寿命测试*6	10000次	10000次	10000次	10000次	10000次
*环境测试7**	通过	通过	通过	通过	通过
电磁相容测试*8	通过	通过	通过	通过	通过

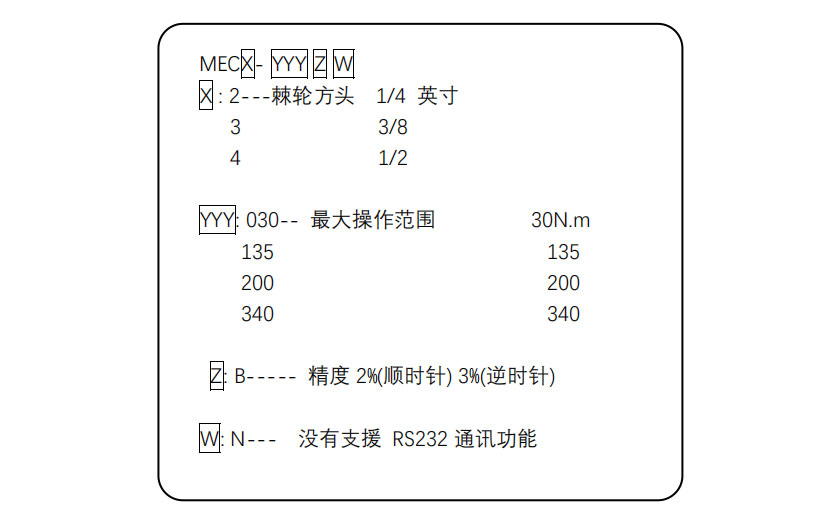

*1 产品名称选择指引

*2：精度保证范围是在最大范围的20-100%，且最后一位数+/-1不计。扭力精度是常态值(typical value)。握把上五条凹槽的中间凹槽为校正点。为了确保精度，建议每年校正一次。

*3：使用一条特殊RS232线(附属品)来传送资料到电脑

*4：二个三号电池(东芝 Toshiba R6UG 碳锌电池)

*5：水平垂直测试

*6：“一次”是指将扳手从0N.m推到该扳手的最大标示值，然后再退回到0N.m

*7：环境测试：

a.高温试验，b.低温试验，c.高温高湿试验

d.温度变化试验，e.冲击试验，f.振动试验，g.落下试验

*8：电磁相容性测试：

a. 静电测试(ESD), b. 辐射耐受 (RS), c. 辐射量测 (RE)

规格参数

	量程&分辨率
型号	量程	显示值	分辨率
MEC2-030BN	30N.m	30N.m(22.12ft.lb 265.5in.lb/306.1Kg.cm )	0.01N.m(0.01ft.lb 0.1in.lb/0.1Kg.cm)
MEC3-135BN	135N.m	135N.m(99.5ft.lb 1195in.lb/1378Kg.cm )	0.1N.m(0.1ft.lb 1in.lb/1Kg.cm)
MEC4-135BN	135N.m	135N.m(99.5ft.lb 1195in.lb/1378Kg.cm )	0.1N.m(0.1ft.lb 1in.lb/1Kg.cm)
MEC4-200BN	200N.m	200N.m(147.5ft.lb 1770in.lb/2041Kg.cm)	0.1N.m(0.1ft.lb 1in.lb/1Kg.cm)
MEC4-340BN	340N.m	340N.m(250.7ft.lb 3009in.lb/3469Kg.cm)	0.1N.m(0.1ft.lb 1in.lb/1Kg.cm)
