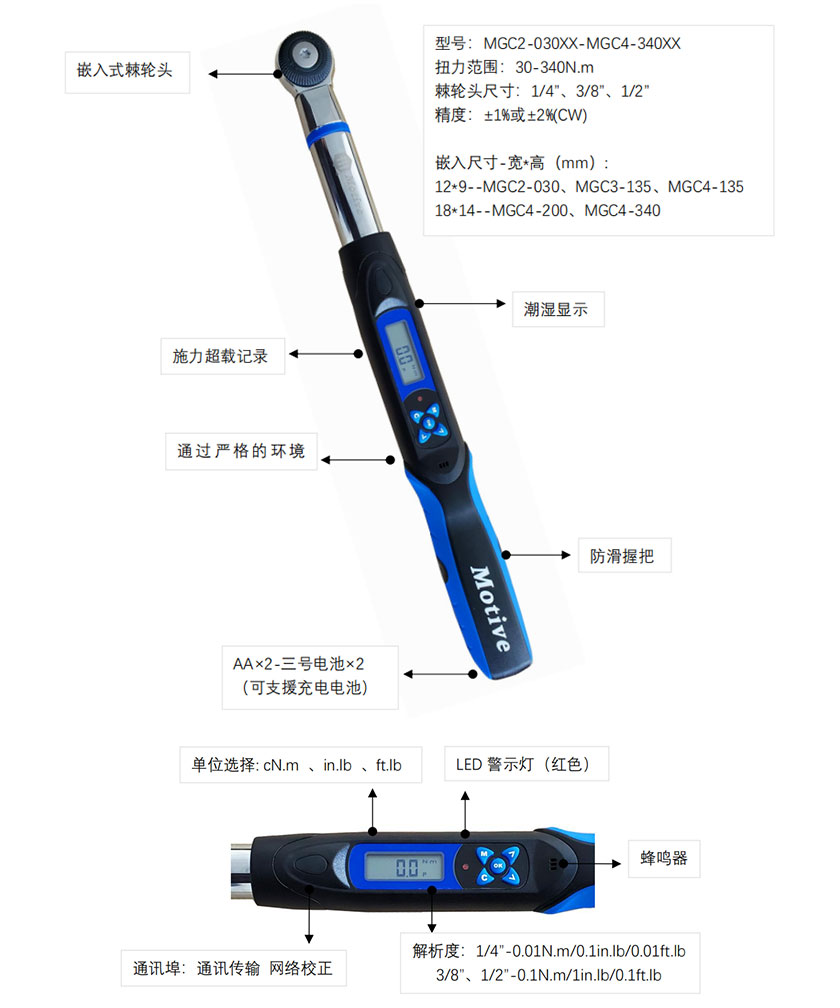

数显可换头棘轮头扭力扳手MGC系列
Motive棘轮头可换头式数显扭矩扳手，解决了传统扭力工具无法知道所施加的扭矩大小的问题，且有显示扭力警示值、记忆资料与传输资料等众多功能。
■ 棘轮头可更换成所需的形式
■ 多功能简易操作：扭力值预设，单位设定，模式设定，记忆储存，记忆清除，资料上传，网络校正等多样功能
型号*1 | MGC4-135 | MGC4-200 | MGC4-340 |
BN | BN | BN | |
精度*2 | CW: ±2% | CW: ±2% | CW: ±2% |
最大扭力值 | 135N.m | 200N.m | 340N.m |
扭力测试范围 | 6.8-135N.m | 10-200N.m | 17-340N.m |
精度保证范围 | 27-135N.m | 40-200N.m | 68-340N.m |
解析度 | 0.1N.m | 0.1N.m | 0.1N.m |
LED 警示灯 | 1Red | 1Red | 1Red |
操作模式 | 峰值保持 (P) / | 峰值保持 (P) / | 峰值保持 (P) / |

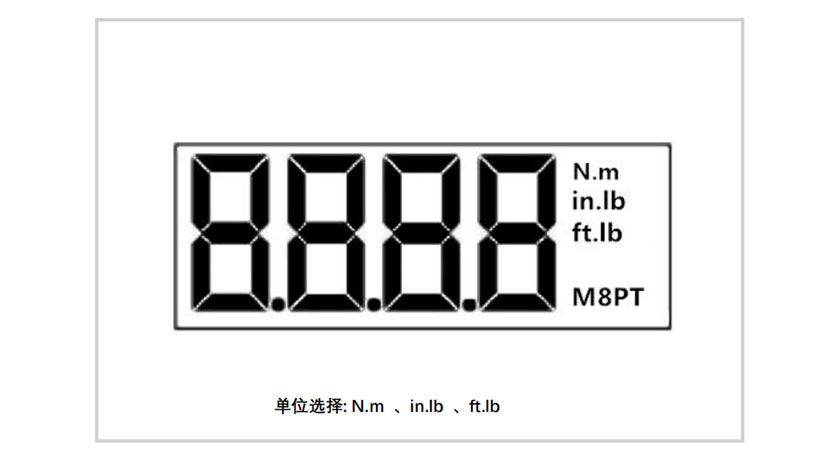

单位选择 | N.m in.lb ft.lb | N.m in.lb ft.lb | N.m in.lb ft.lb |
扳手长度(mm) | 410 | 545 | 640 |
棘轮方头（英寸） | 1/2 | 1/2 | 1/2 |
棘轮头形式 | 可换头形式棘轮头 | 可换头形式棘轮头 | 可换头形式棘轮头 |
棘轮头齿数 | 52 | 52 | 52 |
嵌入尺寸-宽*高（mm） | 12*9 | 18*14 | 18*14 |
资料储存容量 | 50 | 50 | 50 |
通讯传输功能 | 无 | 无 | 无 |
按键数 | 5 | 5 | 5 |
电池 | AA×2 | AA×2 | AA×2 |
操作温度 | -10℃~60℃ | -10℃~60℃ | -10℃~60℃ |
储存温度 | -20℃~70℃ | -20℃~70℃ | -20℃~70℃ |
湿度 | 无凝露可到 90% | 无凝露可到 90% | 无凝露可到 90% |
掉落测试 | 1公尺 | 1公尺 | 1 公尺 |
振动测试 | 10g | 10g | 10g |
环境测试 | 10000 | 10000 | 10000 |
电磁相容测试 | 通过 | 通过 | 通过 |
通讯传输功能 | 通过 | 通过 | 通过 |

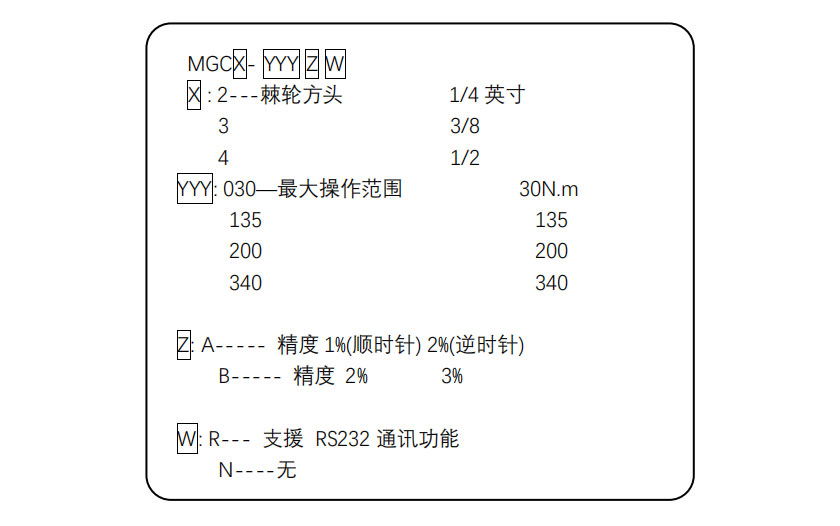

*1 产品名称选择指引
*2：精度保证范围是在最大范围的20-100%，且最后一位数+/-1不计。扭力精度是常态值(typical value)。握把上五条凹槽的中间凹槽为校正点。为了确保精度，建议每年校正一次。
*3：使用一条特殊RS232线(附属品)来传送资料到电脑
*4：二个三号电池(东芝 R6UG碳锌电池)
*5：水平垂直测试
*6：“一次”是指将扳手从0N.m推到该扳手的最大标示值，然后再退回到0N.m
*7：环境测试：
a.高温试验，b.低温试验，c.高温高湿试验
d.温度变化试验，e.冲击试验，f.振动试验，g.落下试验
*8：电磁相容性测试：
a. 静电测试(ESD), b. 辐射耐受 (RS), c. 辐射量测 (RE)
量程&分辨率 | ||||
型号 | 量程 | 显示值 | 分辨率 | |
MGC4-135 | 135N.m | 135N.m(99.5ft.lb/1195in.lb) | 1N.m(1in.lb/0.1ft.lb) | |
MGC4-200 | 200N.m | 200N.m(147.5ft.lb/1770in.lb) | 1N.m(1in.lb/0.1ft.lb) | |
MGC4-340 | 340N.m | 340N.m(250.7ft.lb/3009in.lb) | 1N.m(1in.lb/0.1ft.lb) | |
