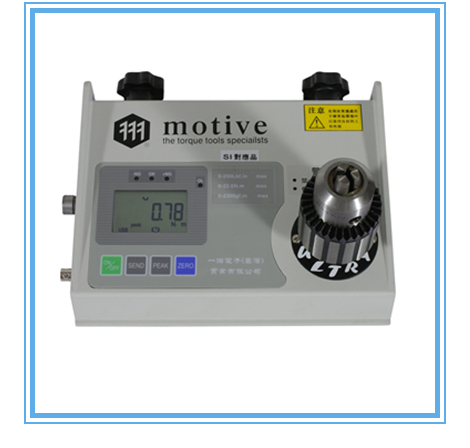

数字扭力测试仪M2系列
此款数显扭力测试仪用于测量自动停止式电动气动螺丝刀设定扭力大小,它可测定诸如自动停止式、电动气动螺丝刀和扭力工具扭转部分的扭力,而且可以和电脑联机,广泛使用于生产控制系统。是一种易操作、测量精准、经济实惠的仪器。
■ 外壳模具整体压铸,坚固可靠,测量稳定,持久耐用。
■ 一次最多可在存储器中存储1000个数据测量值。
■ 数值以数字方式显示,以便于读取数据。
■ 可设置在任意方向旋转,便于测量拧紧和松开扭矩。
■ 这台仪器由可充电电池操作,携带方便。

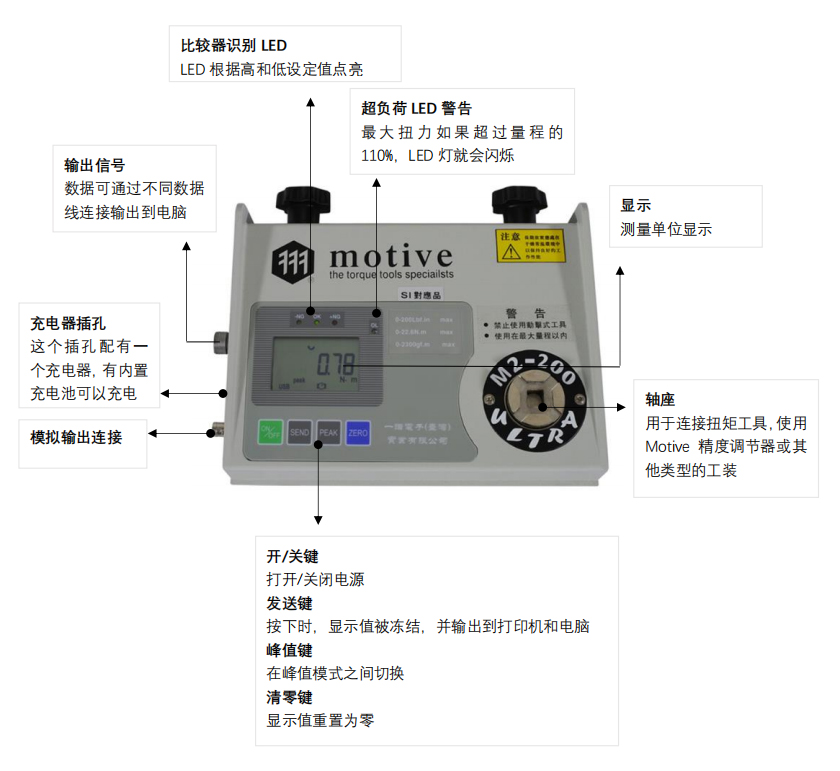

1.CW(顺时针)标志:
扭力显示CW往顺时针方向转。
2.CCW(逆时针)标志:
扭力显示CCW往逆顺时针方向转。
3.自动归零模式标志/:
当闪烁时,AC模式有效。
4.测量值:
开机时,显示最大量程和仪器是否有损坏情况。
扭力作用于传感器顶端时,测量值也将显示。
5.+/-标志改变模式标志:
当它闪烁时SC模式有效。
6.自动记忆模式标志:
AA模式点亮时有效。
7. 峰值模式标志:
Peak模式在点亮时有效。
8.数据保持标志:
按SEND键可显示正在发送数据。
9.低电池警告标志:
当电池电压低时,此警告标志闪烁。你需要给充电。
10. 警告模式标志:
AL模式点亮时有效。
11. 自动关机模式标志:
AO模式点亮时有效。
12. 测量单位:
显示当前测量单位。
型号 | M2系列 | |
测量单位 | N.m/kgf.m/lbf.in 或or N.cm/kg.cm/lbf.in | |
采用速度 | 1000次/秒 | |
显示更新 | 10次/秒 | |
超载能力 | 超过110%的额定容量 | |
A/D转换器 | 24位信号 | |
微处理器 | 8位1个尖端微处理器 | |
精度 | 在±0.5%范围内(满刻度) | |
电池使用 | 大约18小时,充电6小时 | |
使用温度 | 0 ~+40℃ | |
电源 | 100 to 240VAC | 镍氢可充电电池交流适配器 |
重量 | 大约.4.5 kg | |
峰值模式 | “和" 模式(顺时针和逆时针峰值)或“或”模式(顺时针或逆时针) | |
比较 | 可设定的带颜色码的高、低值设置点 | |
内存 | 最多可存储1000个数据 | |
其他 | 自动归零(1.0和25.5之间选择)阻尼模式(可选2级) | |
自动断电 | 5,10,30,60分钟可选关闭 |
各种各样的测试夹具

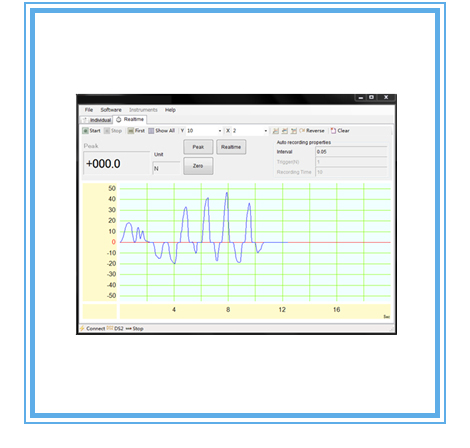

软件
制表和绘图还可以计算统计数据,导出到Excel等

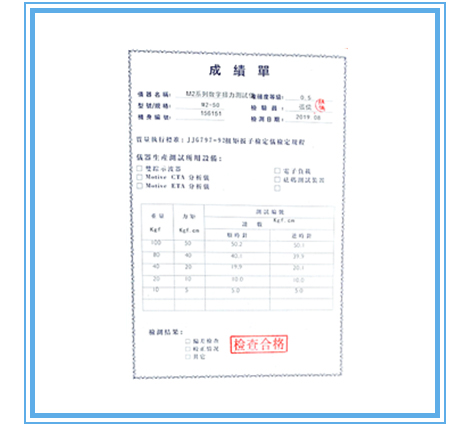

带有数据的校准证书
型号 | 量程 | 显示值 | ||||||
Lbf.in | N.m | gf.m | Kfg.cm | Lbf.in | N.m | gf.m | Kfg.cm | |
M2-10 | 10 | 1.13 | 115 | 11.5 | 10.00 | 1.130 | 115.0 | 11.50 |
M2-100 | 100 | 11.3 | 1150 | 115 | 100.0 | 11.30 | 1150 | 115.0 |
M2-200 | 200 | 22.6 | 2300 | 230 | 200.0 | 22.60 | 2300 | 230.0 |

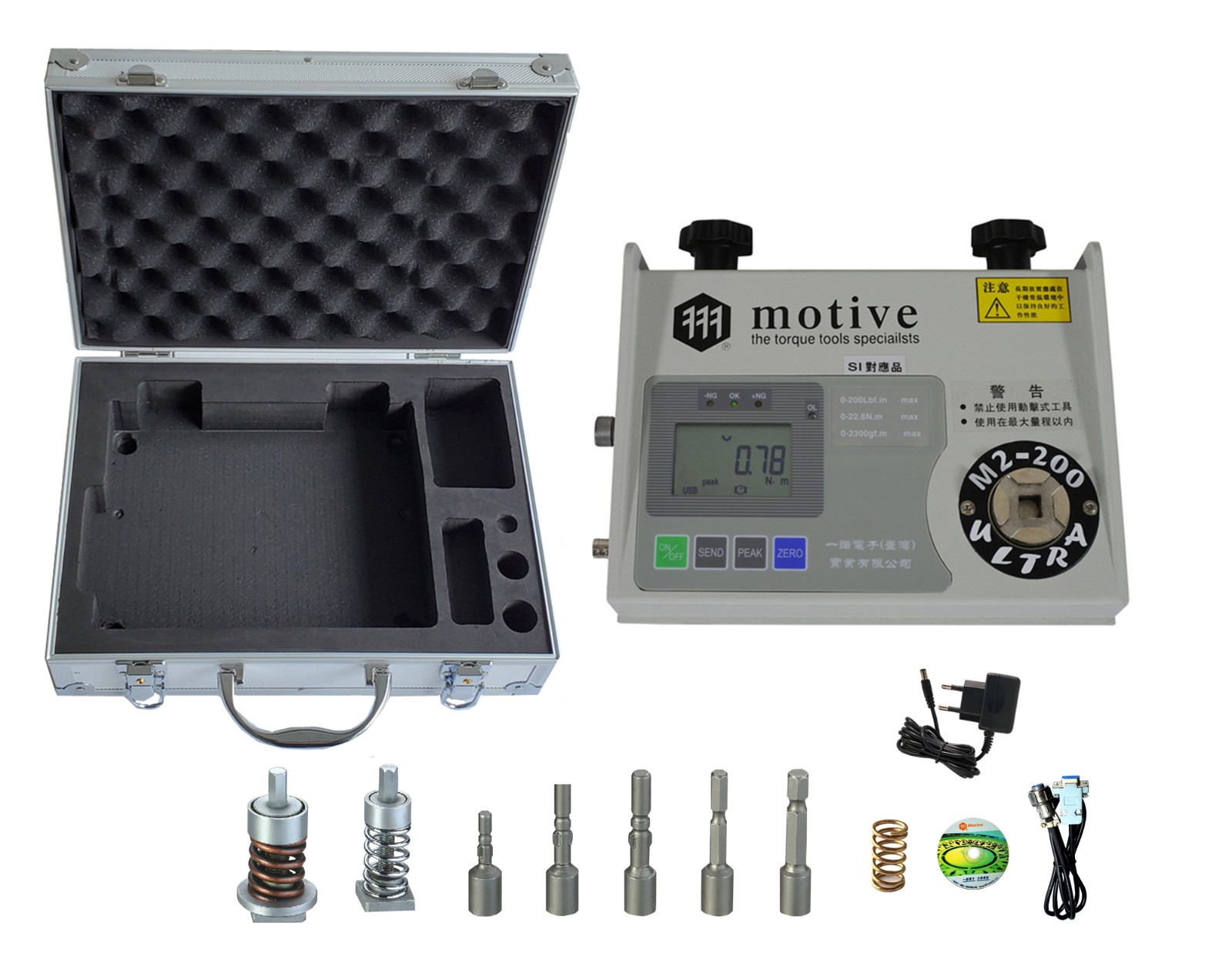

M2扭力测试仪的发货如左图所示,并包括以下附件:
(1) 精度调节器
(1) 轴耳 IS432
(1) 轴耳IS545
(1) 轴耳IS645
(1) 轴耳 IS535
(1) 轴耳 IS635
(1) 手提箱
(1) 电源适配器
(1) 软件及RS232-C数据线(另购)
说明书 | 成绩单 | |
型号
附件 | M2-10 M2-50 M2-100 M2-200 | |
IS-432 | M2-10 M2-50 M2-100 M2-200 | |
IS-545 | M2-10 M2-50 M2-100 M2-200 | |
IS-645 | M2-10 M2-50 M2-100 M2-200 | |
IS-535 | M2-10 M2-50 M2-100 M2-200 | |
IS-635 | M2-10 M2-50 M2-100 M2-200 | |
黄弹簧 | M2-10 | |
黑弹簧 | M2-50 M2-100 M2-200 | |
精度调节器 | M2-50 M2-100 M2-200 |
附加产品耗材 | 规格 | |
软件 | M2 | |
电源适配器 | 100V-240V 50/60HZ | |
安装板套件 | 安装板套件 | |
传感器 | 10Kgf.cm 50kgf.cm 100Kgf.cm | |
传感器 | 200Kgf.cm | |
电池 | 四节一组 |
