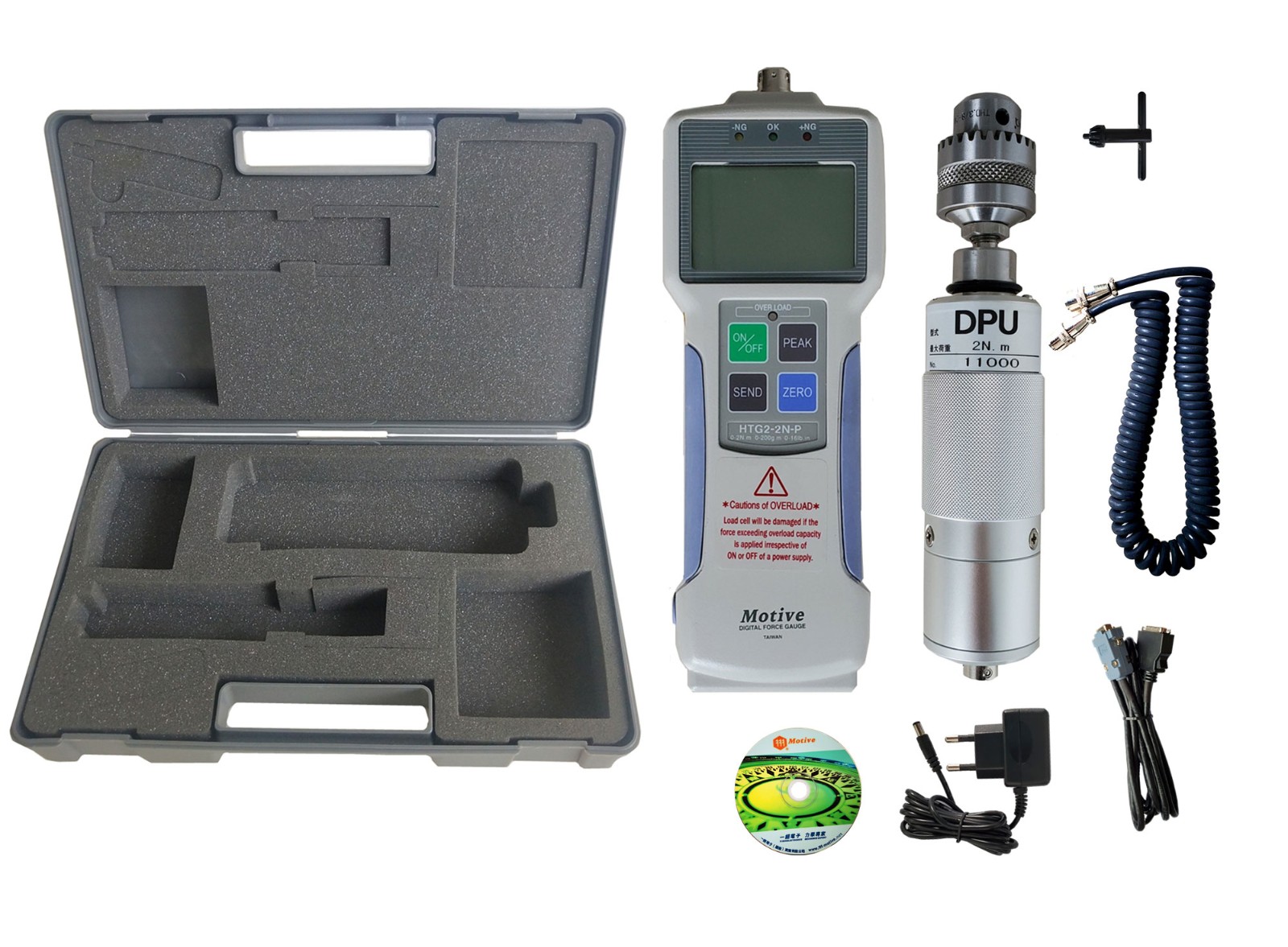

夹持旋转扭力起子HTG2系列

所属分类: 扭力起子点击量:

本产品采用了三爪夹具，可以灵活的夹持各种物体进行扭力测试；

夹具可以转换，方便用户的实际使用；

采用测量轴的轴承支撐，并增加测量的可靠性；

有峰值保持功能；

比较功能可以设置高点和低点，并拥有记忆功能。

产品详情

资料下载

夹持旋转扭力起子HTG2系列【点击下载】

产品特点

■人体工程设计，坚固的金属外壳结构，产品可靠耐用。

■液晶屏幕可翻转显示测量数据和单位。

■实时跟踪测试和两种峰值模式可供选择。

■测量单位 Kgf.cm N.m/N.cm 或lbf-in 可供选择。

■可编程高/低值彩色LED指示灯和输出信号以指示通过/不通过测试。

■仪器可存储1000个数据。

■可用RS232C或USB接口连接电脑。每秒能处理1000数据并能基于统计学产生分析图。

■量程过载和电池低电压指示。

■液晶屏幕可显示正反转符号，直观显示螺丝松开和上紧状态。

LCD显示描述

HTG2系列夹持旋转扭力起子LCD显示描述

1.CW(顺时针)扭力标记：

　表示螺丝上紧的方向。

2.CCW(逆时针)标记：

　表示螺丝松开的方向。

3.自动清零模式标记/：

　当此标记变亮时，AC模式有效。

4.测量值：

　打开电源后，显示最大量程和测量环境。

5.+/-符号改变模标记：

　当此标记变亮时，SC模式有效。

6.峰值记忆模式标记:

　当此标记变亮时，AA模式有效。

7.峰值模式标记：

　当此标记亮时，峰值模式有效。

8.数据保持标记：

　通过按SEND键，在数据传输过程中显示此标记。

9.电池电量低警告标记：

　当电池电压低时，此警告标志闪烁。需要给电池再充电。

10.报警模式标记：

　当此标记亮时，AL模式有效。

11.自动电源关闭模式标记：

　当此标记亮时，AO模式有效。

12.测量单位：

　显示目前的测量单位。

名称和各部分功能

HTG2系列夹持旋转扭力起子名称和各部分功能

技术参数

型号	HTG2
精度	+/-0.5%范围内（满刻度）
测量单位	Kgf.cm N.m/N.cm 或者 lbf-in可以选择
显示	4位数LCD（单位-模式-过载LED-比较器LED屏）（可逆的）
采用速度	1000次/秒
显示更新	10 次/秒
超载能力	超过150%的额定容量.（110%报警LED闪烁）
A/D 转换器	24 位信号
微处理器	8位1个尖端微处理器
充电时间	约10小时
使用温度	0~+40 ℃
使用湿度范围	20~80%RH(相对湿度)
电源	内部四节 AA NI/MH 电池或外接适配器
峰值保持	顺时针扭力，逆时针扭力
比较功能	可编程的高/低设定点，带有颜色代码指示器
存储功能	1000个测量值
显示翻转功能	测量值和单位
警报	超负荷和 + NG (开 / 关可以选择的)
自动切断电源功能	5, 10, 30, 60 分钟和开关可选择的
外部连接开关	显示保持，清零，以及峰值/追踪

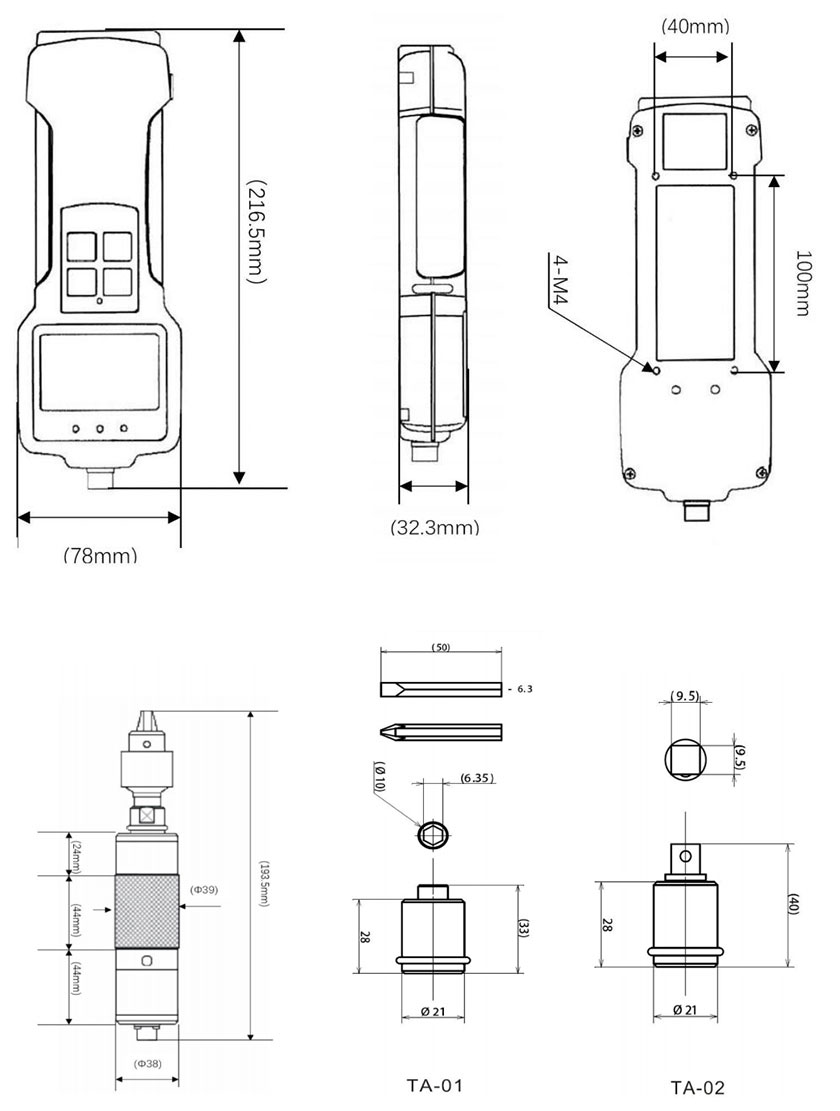

主机尺寸	长度 220.5×宽度78×高度32.3 mm

选装设备

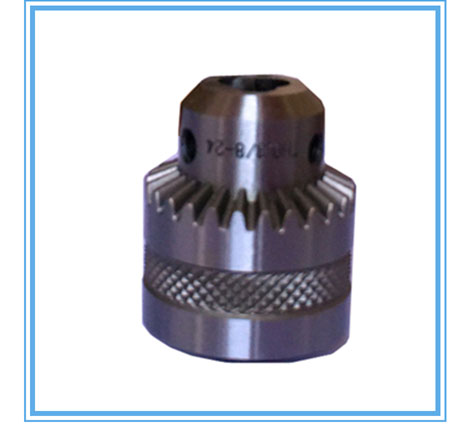

各种各样的测试夹具

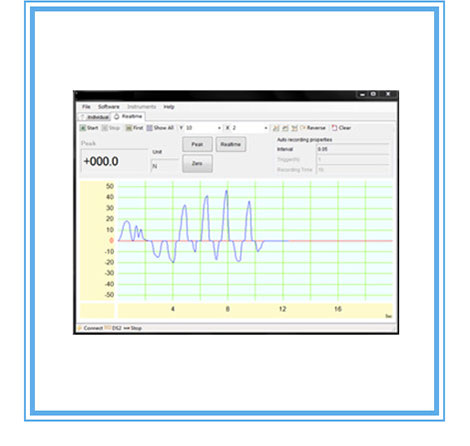

软件

制表和绘图还可以计算统计数据，导出到Excel等

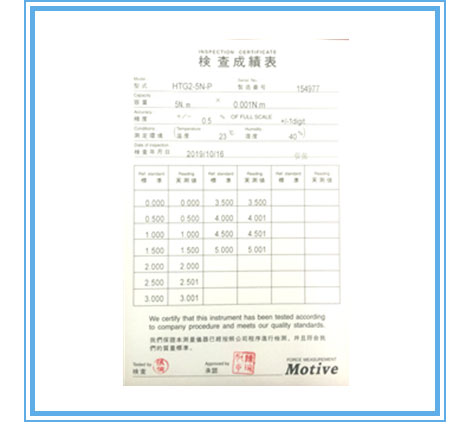

带有数据的校准证书

规格

	量程 & 分辨率
型号	量程	显示值	分辨率
HTG2-2N-P	2N-m	2.000N-m	0.001N-m
HTG2-5N-P	5N-m	5.000N-m	0.001N-m
HTG2-10N-P	10N-m	10.00N-m	0.01N-m
HTG2-200Nc-P	200N-cm	200.0N-cm	0.1N-cm
HTG2-500Nc-P	500N-cm	500.0N-cm	0.1N-cm
HTG2-1000Nc-P	1000N-cm	1000N-cm	1N-cm
