数显扭力起子ZDP系列
本产品是一种多功能扭力测试工具,拥有以下特点:
1.体积小、重量轻;
2.挤压和回程螺钉或螺栓的扭矩测量;
3.螺钉或螺栓的无损检测和强度检验;
4.扭矩测量旋转开关;
5.电机轴的转动阻力。
■ 人体工程设计,坚固的金属外壳结构,产品可靠耐用。
■ 液晶屏幕可翻转显示测量数据和单位。
■ 实时跟踪测试和两种峰值模式可供选择。
■ 测量单位 Kgf.cm N.m/N.cm 或lbf-in 可供选择。
■ 可编程高/低值彩色LED指示灯和输出信号以指示通过/不通过测试。
■ 仪器可存储1000个数据。
■ 可用RS232C或USB接口连接电脑。每秒能处理1000数据并能基于统计学产生分析图。
■ 量程过载和电池低电压指示。

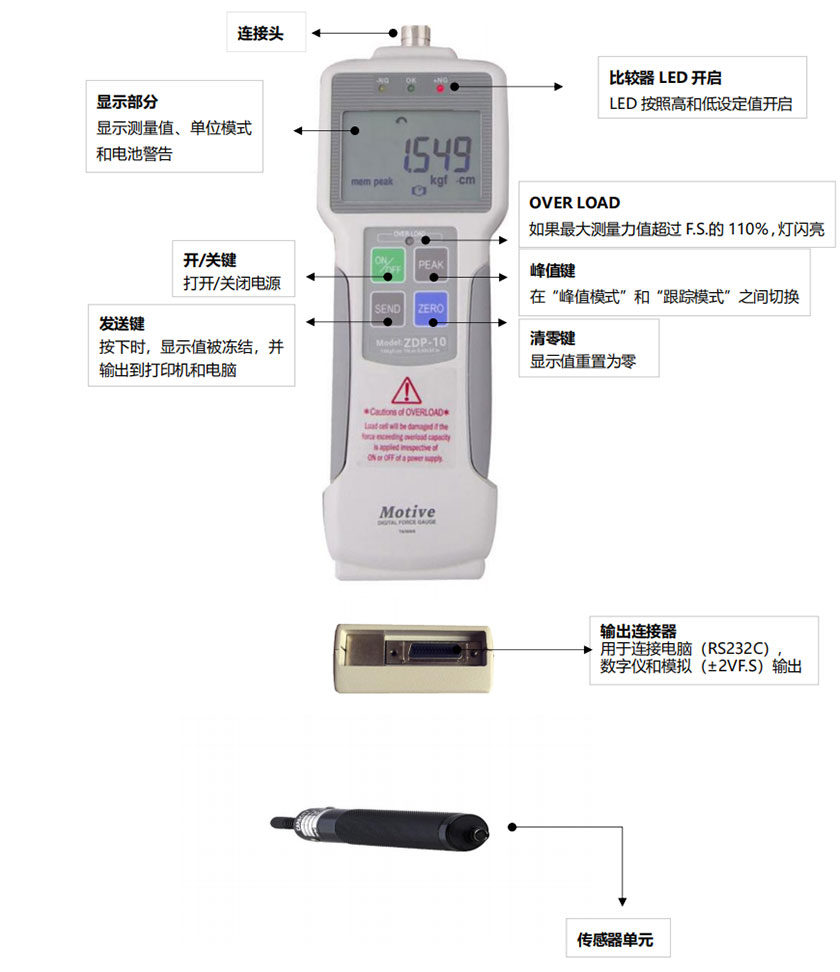

■ 液晶屏幕可显示正反转符号,直观显示螺丝松开和上紧状态。
1.CW(顺时针)扭力标记:
表示螺丝上紧的方向。
2.CCW(逆时针)标记:
表示螺丝松开的方向。
3.自动清零模式标记/:
当此标记变亮时,AC模式有效。
4.测量值:
打开电源后,显示最大量程和测量环境。
5.+/-符号改变模标记:
当此标记变亮时,SC模式有效。
6.峰值记忆模式标记:
当此标记变亮时,AA模式有效。
当此标记亮时,峰值模式有效。
8.数据保持标记:
通过按SEND键,在数据传输过程中显示此标记。
9.电池电量低警告标记:
当电池电压低时,此警告标志闪烁。需要给电池再充电。
10.报警模式标记:
当此标记亮时,AL模式有效。
11.自动电源关闭模式标记:
当此标记亮时,AO模式有效。
12.测量单位:
显示目前的测量单位。
型号 | ZDP |
容量 | 5.10.20.50.100 |
精度 | +/-0.2%范围内(满刻度) |
测量单位 | Kgf.cm N.m/N.cm 或者 lbf-in可以选择 |
显示 | 4位数LCD液晶显示屏-装置-模式-超负荷LED液晶显示屏- |
采用速度 | 1000次/秒 |
显示更新 | 10 次/秒 |
超载能力 | 超过200%的额定容量(110%报警LED闪烁) |
A/D 转换器 | 24 位信号 |
微处理器 | 8位1个尖端微处理器 |
充电时间 | 约10小时 |
使用温度 | 0~+40 ℃ |
使用湿度范围 | 20~80%RH(相对湿度) |
电源 | 内部四节 AA NI/MH 电池或外接适配器 |
峰值保持 | 顺时针扭力,逆时针扭力 |
比较功能 | 可设定的带颜色码的高/低设置点 |
存储功能 | 1000个测量值 |
显示翻转功能 | 测量值和单位 |
警报 | 超负荷和 + NG(开 / 关可以选择的) |
自动切断电源功能 | 5, 10, 30, 60 分钟和开关可选择的 |
外部连接开关 | 显示保持,清零,以及峰值/追踪 |

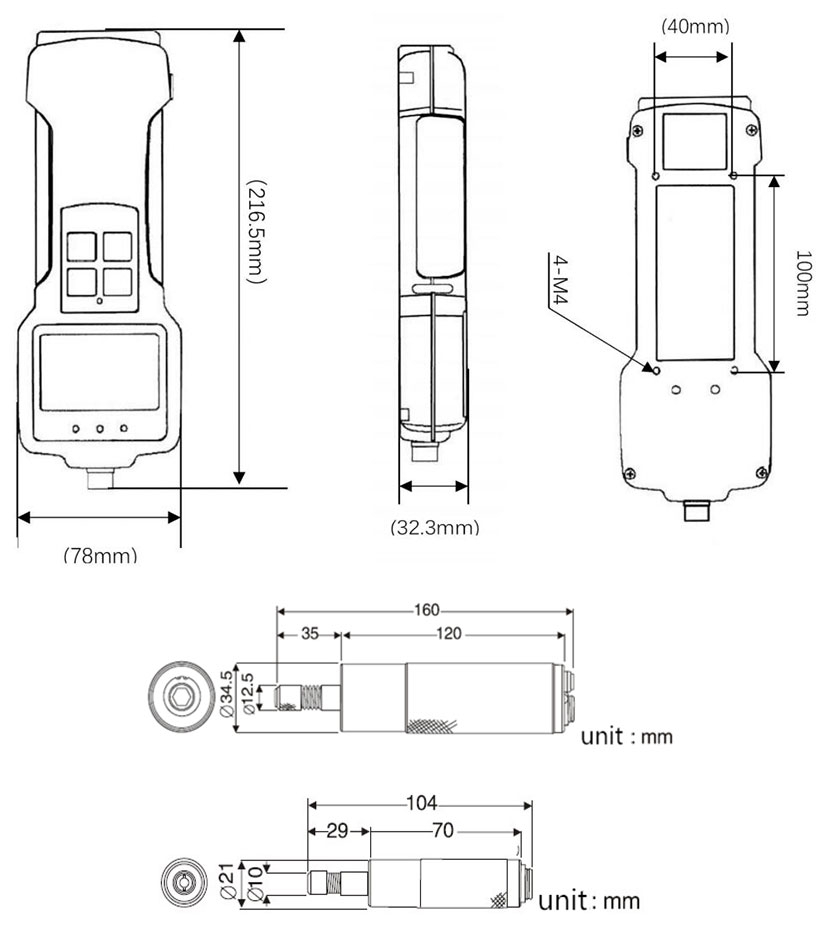

主机尺寸 | 长度 220.5×宽度78×高度32.3 mm |
主机重量 | 约520g |

各种各样的测试夹具

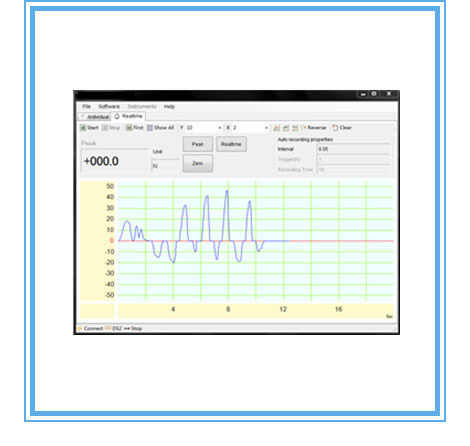

软件
制表和绘图还可以计算统计数据,导出到Excel等

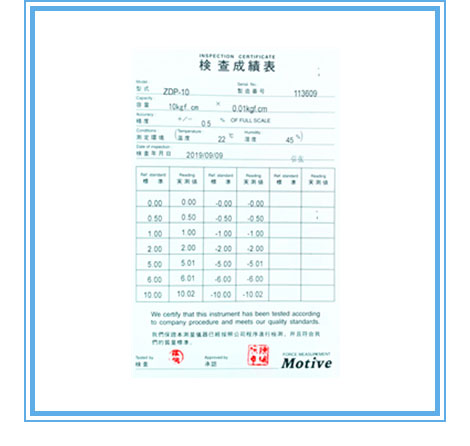

带有数据的校准证书
型号 | 最大值 | 最小值 | ||||
Kgf.cm | N.m | Lbf.in | Kgf.cm | N.m | Lbf.in | |
ZDP-5 | 5.000 | 0.500 | 4.340 | 0.001 | 0.001 | 0.001 |
ZDP-10 | 10.00 | 1.000 | 8.680 | 0.01 | 0.001 | 0.001 |
ZDP-20 | 20.00 | 2.000 | 17.36 | 0.01 | 0.001 | 0.01 |
ZDP-50 | 50.00 | 5.000 | 43.40 | 0.01 | 0.001 | 0.01 |
ZDP-100 | 100.0 | 10.00 | 86.80 | 0.1 | 0.01 | 0.01 |

ZDP系列数显扭力起子的发货如左图所示,并包括以下附件:

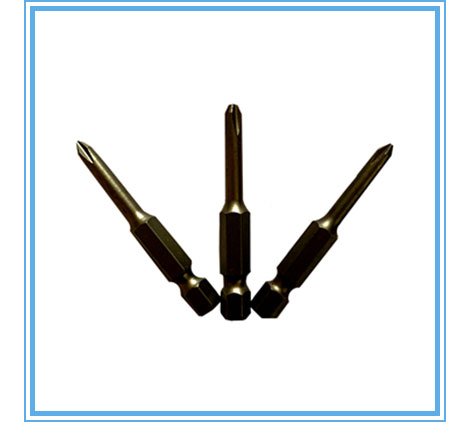

(1) 十字 #0
(1) 十字 #1
(1) 十字 #2
(1) 多芯连接线
(1) 手提箱
(1) 电源适配器
(1) 软件及RS232-C数据线(另购)
说明书 | 成绩单 | |
![]() | ![]() |
附加产品耗材 | 规格 | |
软件 | ZDP | |
电源适配器 | 100V-240V 50/60HZ | |
传感器 | 10Kgf.cm 50kgf.cm 100Kgf.cm | |
电池 | 4节1组 |
