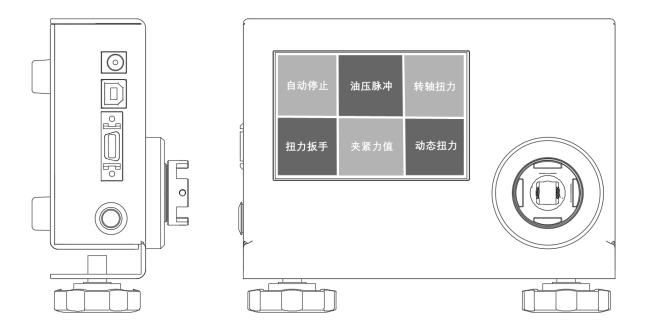

タッチスクリーンを使用して、ツールの特性に応じて、対応する測定モジュールを選択します。
1.URYUとATLASに代表される各種油圧パルスツールを測定する。
2.回転軸自動測定正反転トルク。
3.動的トルク値角度。
4.電動ドライバー、エアドライバーなど自動停止式エア電動工具を測定する。

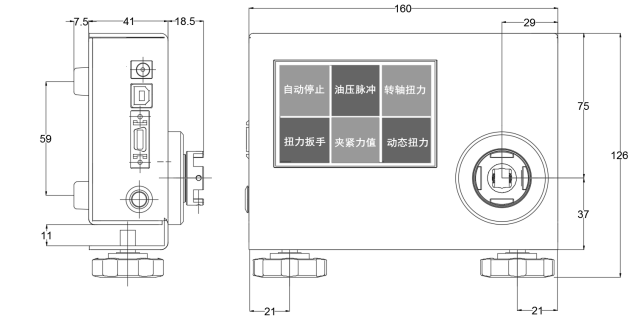

外部サイズ

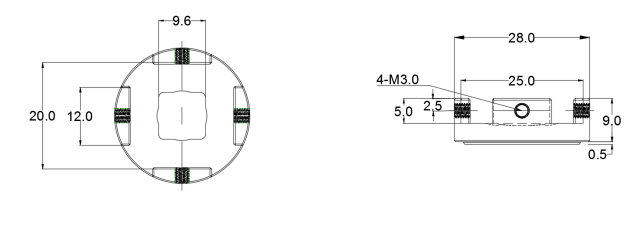

アダプター接続ソケット寸法図
製品規格
モデル | 最大負荷 | 最小負荷 | ||||
N.m | Kgf.cm | Lbf.in | N.m | Kgf.cm | Lbf.in | |
ACI-1N.m (内蔵可能) | 1.000 | 10.00 | 9.00 | 0.001 | 0.01 | 0.01 |
ACI-2N.m (内蔵可能) | 2.000 | 20.00 | 18.00 | 0.001 | 0.01 | 0.01 |
ACI-5N.m (内蔵可能) | 5.00 | 50.00 | 45.0 | 0.001 | 0.01 | 0.1 |
ACI-10N.m (内蔵可能) | 10.00 | 100.0 | 90.0 | 0.01 | 0.1 | 0.1 |
ACI-20N.m | 20.00 | 200.0 | 180.0 | 0.01 | 0.1 | 0.1 |
ACI-50N.m | 50.00 | 500.0 | 450.0 | 0.01 | 0.1 | 0.1 |
ACI-100N.m | 100.0 | 1000 | 900.0 | 0.1 | 1 | 0.1 |
ACI-200N.m | 200.0 | 2000 | 1800 | 0.1 | 1 | 1 |
ACI-500N.m | 500.0 | 5000 | 4500 | 0.1 | 1 | 1 |
ACI-1000N.m | 1000 | 10000 | 9000 | 1 | 1 | 1 |
ACI-2000N.m | 2000 | 20000 | 18000 | 1 | 1 | 1 |
精度 | ±0.5% (値が499桁以下の場合、精度は土3桁です。) | |||||
測定モード | コード 内容 ピーク保持 PP 入力の最大値を保持します。 ピーク降下 PD 入力の最初のピークを保持します。 リアルタイム出力 C トルク波の測定に使用します。サンプリングレートは250データ/1秒です。 跡をつける TR 主にキャリブレーションに使用されます。負荷トルク値を表示します。 | |||||
メモリ容量 | 400個のデータ | |||||
日付 | 測定日を保存 | |||||
電源 | ACアダプター(12 V)/AA電池 |
