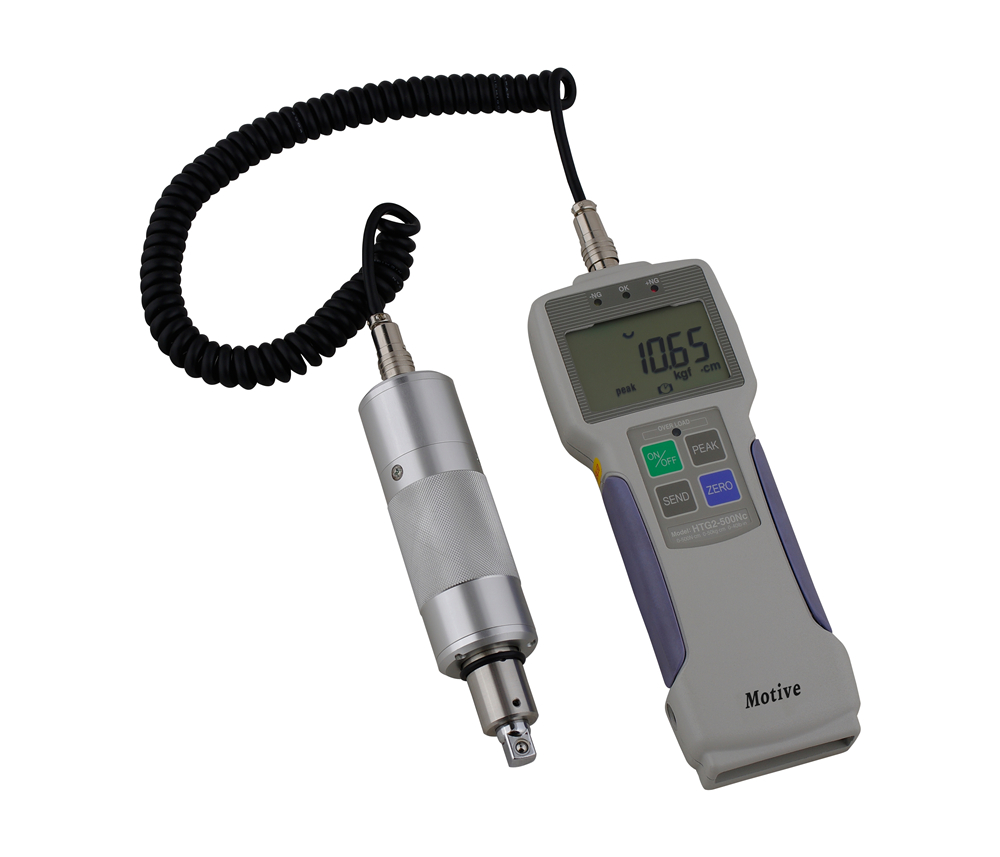

HTG2シリーズ手持ちトルクテスター

発表日:2020-12-09

HTG 2シリーズトルク試験器は、様々なトルク測定機能を備えたトルク試験装置で、小型で軽量です。

1.押し出しとバックホールねじまたはボルトのトルク測定。

2.ねじまたはボルトの無傷検査と強度検査。

3.トルク測定回転スイッチ。

4.モータ軸の回転抵抗。

特徴

■ 人体工学設計。堅固な金属シェル構造で、製品が信頼できて丈夫です。

■ 液晶画面は、測定データと単位を反転表示します。

■ リアルタイムトレーステストと 2 つのピークモードを選択できます。

■ 測定単位 Kgf.cmN.m/N.cm または lbf-i は選択可能です。

■ プログラム可能な高/低値カラー LED ランプと出力信号は、試験の通過/不合格を示します。

■ 装置は 1000 個のデータを記憶することができます。

■ RS 232 C や USB ポートでパソコンに接続できます。毎秒 1000 データを処理し、統計学に基づいて分析図を生成することができる。

■ レンジ過負荷と電池低電圧表示。

■ 液晶画面には反転記号が表示され、ネジの緩みや締め付け状態が直感的に表示されます。

ディスプレイの説明

1.C.W（時計回り）トルクマーク：

ねじが締まる方向を表します。

2.CCW（反時計回り）マーク：

ネジが緩む方向を表します。

3.自動クリアモードマーク:

このマークが明るくなると AC モードが有効です。

4.測定値：

電源を入れたら、最大レンジと測定環境が表示されます。

5.+/-記号がモールドマークを変更する:

このマークが明るくなると、SC モードが有効です。

6.ピークメモリモードマーク：

このマークが明るくなると AA モードが有効です。

7.ピークモードマーク:

このマークが明るい場合、ピークモードは有効です。

8.データ保持マーク：

このマークは SEND キーを押すことにより、データ転
送中に表示されます。

9.バッテリ残量が低い警告マーク：

バッテリーの電圧が低いと、この警告マークが点滅
します。バッテリーの再充電が必要です。

10.アラームモードのマーク：

このマークが明るい場合は、AL モードが有効です。

11.自動電源オフモードマーク：

このマークが明るい場合、AO モードは有効です。

12.測定単位：

現在の測定単位を表示します。

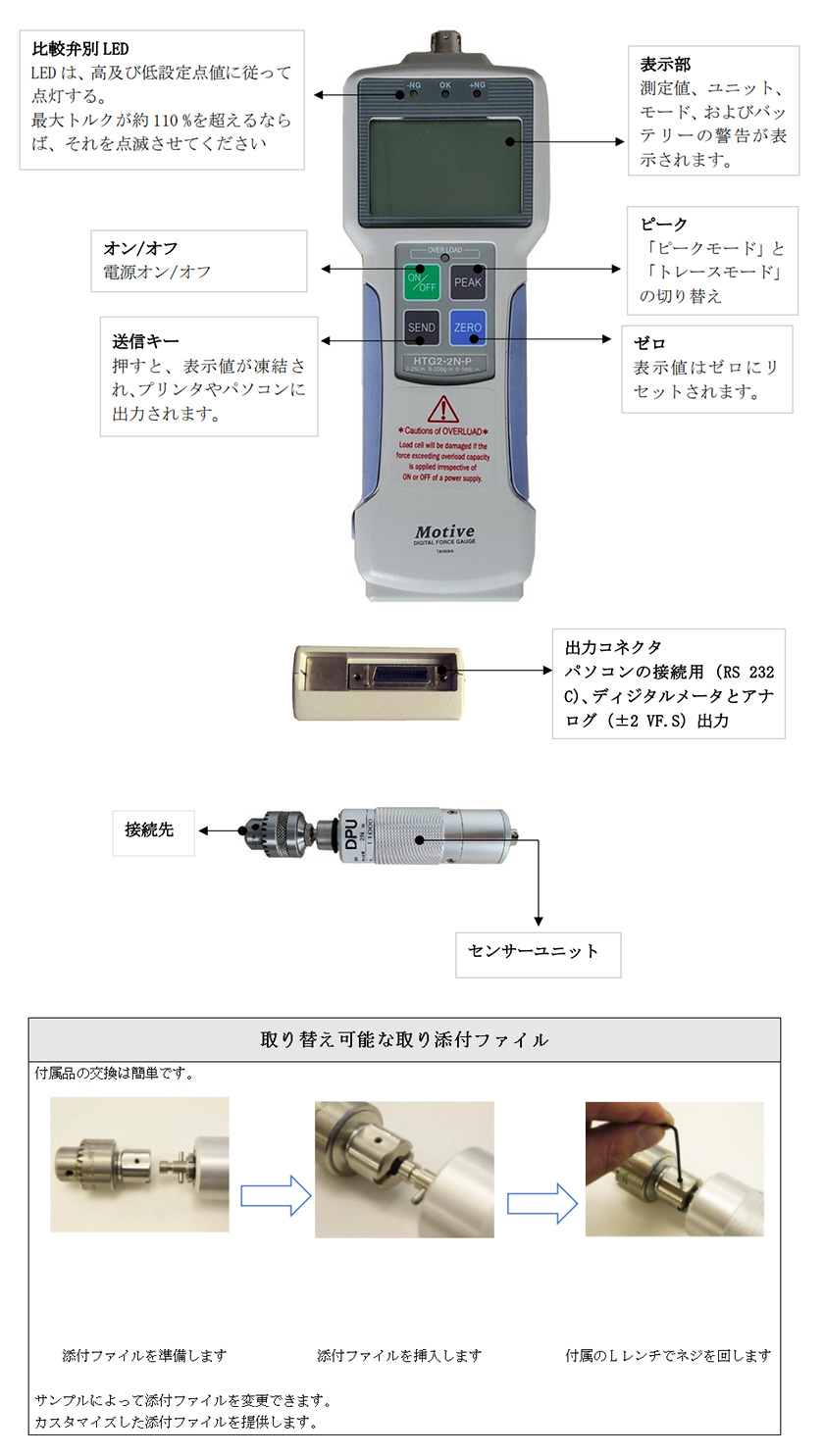

名称と各部分機能


技术参数

タイプ	HTG2
精度	+/-0.5%満杯度+/-1 桁）
測定単位	(K)gf-m/N-m/lbf-in または Kgf-cm/N-cm/lbf-in
表示	4 桁数 LCD（単位-モード-オーバーロード LED-コンパレータ LED スクリーン）
スピードをとる	1000 回/秒
更新を表示	10 次/秒
オーバーロード能力	150%を超える定格容量（110%アラーム LED 点滅）
A/D 変換器	24 ビット信号
マイクロプロセッサ	8 ビット 1 チップマイクロプロセッサ
充電時間	10 時間ぐらい
使用温度	0~+40 ℃
使用湿度範囲	20~80%RH(相対湿度)
電源	内部の 4 本の AA NI/MH 電池または外接アダプター
ピーク保持	時計回り、反時計回り
比較機能	プログラム可能な高/低設定点、色コードインジケータがあります
メモリー機能	1000 個の測定値
反転機能を表示	測定値と単位
警報	過負荷と+NG（オン/オフは選択可能です）
自動電源遮断機能	5,10,30,60 分。オン/オフは選択可能です
外部接続スイッチ	表示保持、クリア、およびピーク/トレース
本体サイズ	長さ 22.5×幅 78×高さ 32.3 mm

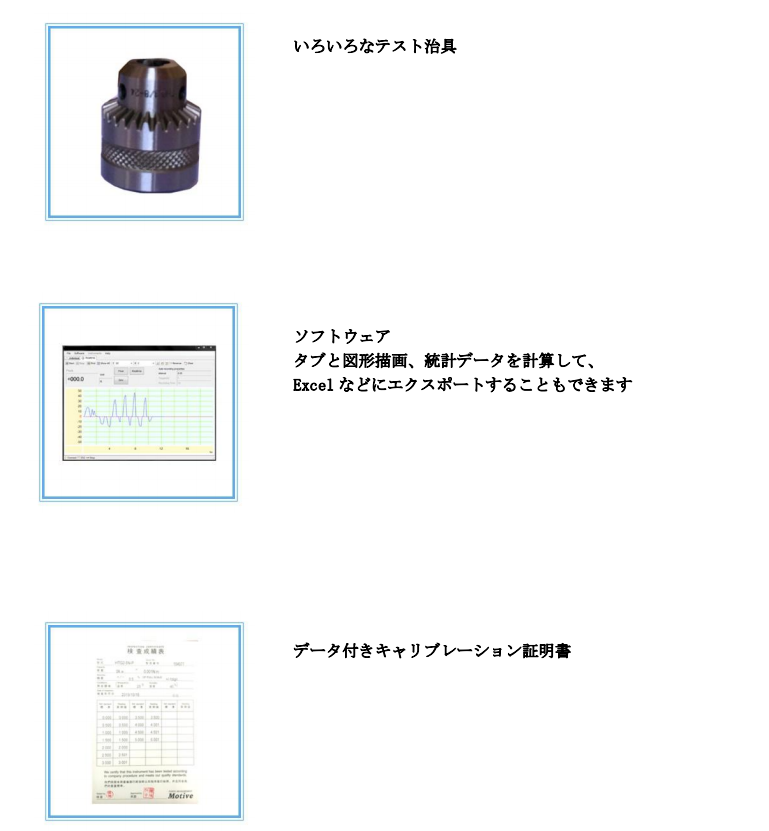

オプションインストールデバイス

注文情報

	レンジ&解像度
タイプ	レンジ	ディスプレイ	解像度
HTG2-2N-P	2N-m	2.000N-m	0.001N-m
HTG2-5N-P	5N-m	5.000N-m	0.001N-m
HTG2-10N-P	10N-m	10.00N-m	0.01N-m
HTG2-200Nc-P	200N-cm	200.0N-cm	0.1N-cm
HTG2-500Nc-P	500N-cm	500.0N-cm	0.1N-cm
HTG2-1000Nc-P	1000N-cm	1000N-cm	1N-cm
