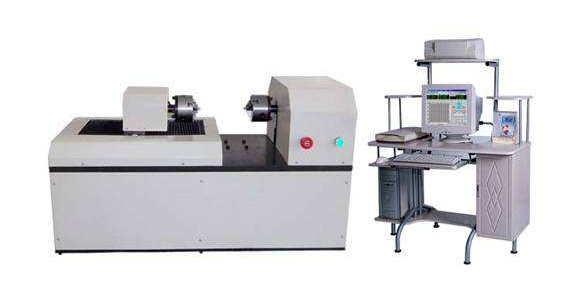

ツールトルク試験機



特徴:

トルク試験機は主に工具類、部品類、線材類、締付部品類、材料類、スプリング類、プラスチック類のトルク試験及び耐久疲労性能試験に応用されます。相応の治具を備え、各種の製品、半製品、ワークなどに対して機械的性能テストを行うことができます。

マイコンによって自動的に循環試験環境を完成することができます。また、あるパラメータを単独で測定し、試験報告書を印刷することもできます。ユーザは実際の必要に応じて試験手順を調整することができ、非常に便利です。コンピュータ制御システムは、試験プロセスの制御とデータ処理の自動化を行う。試験報告は曲線図、EXCEL、文書ファイルなど多様化しています。





トルク試験機の技術パラメータ



  デバイススタイル

  横向き

  デバイスレベル

  0.5級

  最大試験力

  ±500N.m

  試験力解像度

  0.1N.m

  測定範囲

  1%~100%FS(5N.m-500N.m)

  試験力示値の相対誤差

  <±0.5%

  試験力示値繰返し誤差

  <0.5%

  トルク方向

  正と逆の方向

  ねじれテスト

  正転または逆転テストが設定できます

  角度測定範囲

  0-365000°(制限なし)

  試験ストローク

  0~500mm(カスタマイズできます)

  試験方向

  プラス、逆方向試験

  ねじり速度制御範囲

  0.1°/min~720°/min 無段階速度調整

  レギュラーねじれ付属品

  汎用接続フランジセット(供給者がインターフェースサイズを提供する)

  保護機能

  試験機には過負荷保護機能があります

  操作と表示

  コンピュータ

  給電電源

  380V/220V,50Hz







トルク試験機機能の紹介



  自動運転

  試験パラメータを入力すると試験プロセスが自動的に完了します

  自動計算

  試験が終わったら、自動的にねじり強さなどの結果を計算できます

  自動保存

  実験データ、曲線は自動的にコンピュータに保存されます

  便利な検索

  検索ボタンをクリックして、作った複数の実験データを調べられます

  結果を印刷する

  試験結果はプリンタで印刷できます

  簡単な操作

  漢字メニュー式の操作は、直感的で分かりやすいです

  閉ループ制御

  オープンデータ接続インターフェース、トルク、回転角(またはねじれ角)閉ループ制御など

  ダイナミックな曲線

  試験中にダイナミックな曲線図を表示することができます

  破損判定

  試料が破損した後、機械は自動的に停止します

  保護機能

 過負荷保護機能以外に、過電流、過電圧保護機能があります

  書式を保存する

  試験制御データと試料条件はモジュールとなり、大量試験の実施に便利です

  オートマチックトランスミッション

  試験中のねじれ速度は予め設定されたプログラムによって自動的に変化します

  実行するキャリア

  試験過程、測定、表示、分析などはすべてマイコンで完成します

  ロット試験

  同じパラメータの試料に対して、一度に設定したら順次完成できます

  曲線再分析

  試験が完了したら、曲線を再分析することができます

  曲線選択

  トルク-時間、ねじれ角-時間、トルク-ねじれ角などの曲線を選択して表示と印刷ができます

  試験報告

  レポートを作成し、印刷と保存ができます
