MCI919-QLSシリーズ油圧パルス専用トルクテスター
製品の分類: 補助製品 クリック数:
MCI919-QLS シリーズトルクテスターは、油圧パルス エアーツールに対して開発された製品で、主に油圧パ ルスエア工具の出力トルクとパルス数のテストに用 いられます。最新の MCI テストプラットフォーム上開 発では、プラットフォームの強力な統合力、高い技術 は様々な機能を実現し、超高速サンプリングはデータ の様々な処理を得て、ツールの様々な精確な分析を実 現します。8 カ国語を表示して、世界各地のユーザー に便利です。

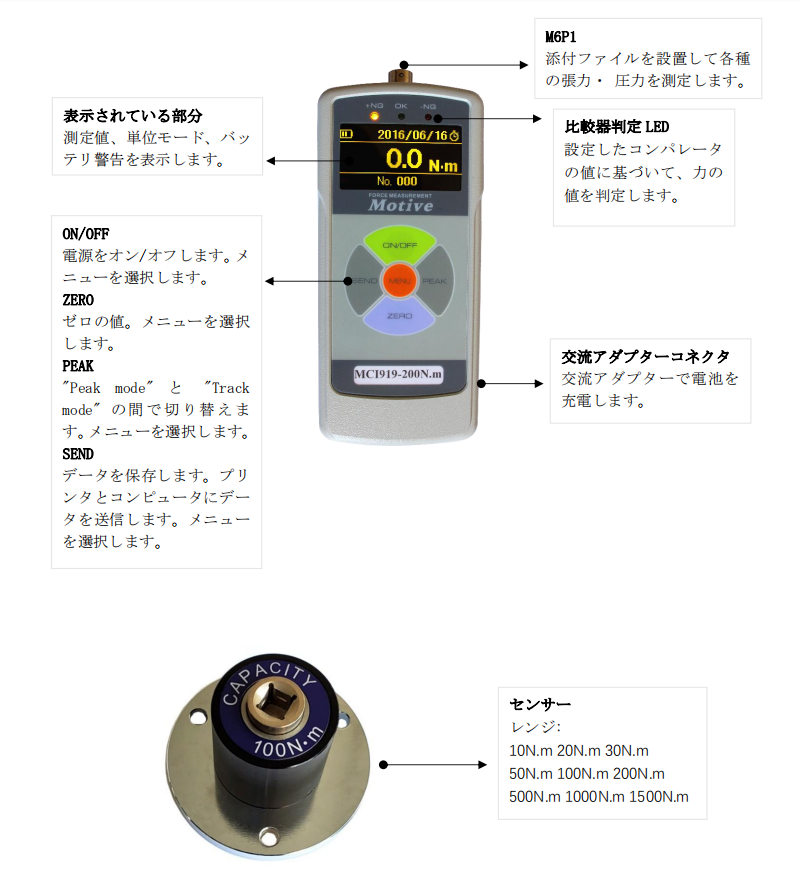

■ ディスプレイは OEL を採用しており、力の値と単位を明確に表示しています。
■ モニターは 3 列の独立ラインを持ち、力と必要な情報を同時に表示します。
■ 8 つの言語は、世界共通のバリアフリーです。
1. バッテリー バッテリー状態 2. 時間 測定日 3. タイマー 任意の時間後の力の値はゼロになります 4. ピークモード ピークトルク 5. パルス数 |
タイプ | MCI919-QLS | |
測定単位 | N.m、Kgf.cm、Lbf.in | |
パルス数範囲 | 0～999 | |
測定時間 | 1～10 秒 | |
表示 | 3 桁表示 | |
精度 | ±0.5% | |
自動クリア時間 | 1～60 秒自動クリア | 手動設定クリア 0.0 秒 |
| 電源 | DC7.5V 1300mA | |
| 自動記憶機能 | 1000 個のデータを記憶します。手動で記憶できます。 | |
| 重さ | 約 600g | |
| TRACK | トルクによってリアルタイムにトルク値を表示します。 | |
| PEAK | トルク最大値 | |
各種試験台と治具

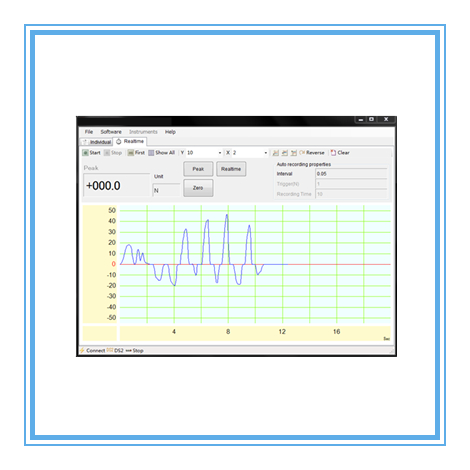

ソフトウェア
表と図形描画、統計データを計算し、Excel にエクスポートします。
| タイプ | 最大負荷 | 最小負荷 | ||||
| N.m | Kgf.cm | Lbf.in | N.m | Kgf.cm | Lbf.in | |
| MCI919-QLS-20N.m | 20.00 | 200 | 173.6 | 0.01 | 0.1 | 0.1 |
| MCI919-QLS-50N.m | 50.00 | 500 | 434.0 | 0.01 | 0.1 | 0.1 |
| MCI919-QLS-100N.m | 100.0 | 1000 | 868.0 | 0.1 | 1 | 1 |
| MCI919-QLS-200N.m | 200.0 | 2000 | 1736 | 0.1 | 1 | 1 |
| MCI919-QLS-500N.m | 500.0 | 5000 | 4340 | 0.1 | 1 | 1 |
| MCI919-QLS-1000N.m | 1000 | 10000 | 8680 | 1 | 10 | 1 |
MCI919-QLS油圧パルス専用トルク試験機の出荷は左図 のようになり、以下の添付ファイルを含みます。
(1) 変換ヘッド
(1) ハードリンク
(1) スーツケース
(1) AC アダプタ
(1) ソフトウェア CD データ線(購入)
| 説明書 | 成績表 | |
 |  |
添付ファイル | MCI919-QLS | |
 | 変換ヘッド | MCI919-QLS |
 | ハードリンク | MCI919-QLS |
付加製品 | ||
| ソフトウェア | MCI919-QLS |
| 電源アダプター | 100V-240V 50/60HZ |
| センサー | 10N.m 20N.m 30N.m 50N.m 100N.m |
| センサー | 200N.m 500N.m |
| センサー | 1000N.m 1500N.m |
| バッテリー | 4 節 1 組 |
センサー 寸法図 | モデル | A | B | C | D | E | F (3 等分) | G (四角な口) |
QLS 20N.m | Φ36 | 62 | 8 | Φ74 | Φ48 | Φ6.4 | 9.5sq 3/8 " | |
| QLS 100N.m | Φ60 | 73 | 10 | Φ110 | Φ90 | Φ8.3 | 12.7sq 1/2 " | |
| QLS 200N.m | Φ60 | 73 | 10 | Φ110 | Φ90 | Φ8.3 | 12.7sq 1/2 " | |
| QLS 1000N.m | Φ80 | 99 | 15.5 | Φ140 | Φ116 | Φ10.5 | 19sq 3/4" | |
センサー 外形図 |
| |||||||
