MG-6シリーズトルクレンチ

製品の分類: トルクレンチ クリック数:

  プロデジタルトルクレンチは、従来のトルクツールを突破しても、トルクの大きさが明確にされていません。トルク警告値、記憶資料、転送などの機能を備えています。この技能は操作者にスパナのロックトルク値を正確に把握させ、工場生産に非常に適しています。全検査と量検査の品質分析、生産の品質を高めて、しかも価格は合理的です。


製品の詳細
特徴


■ 機能操作:プリセットトルク値、単位設定、モード設定、メモリ記憶
メモリクリア、データアップロード、ネットワーク補正……。



ディスプレイの説明

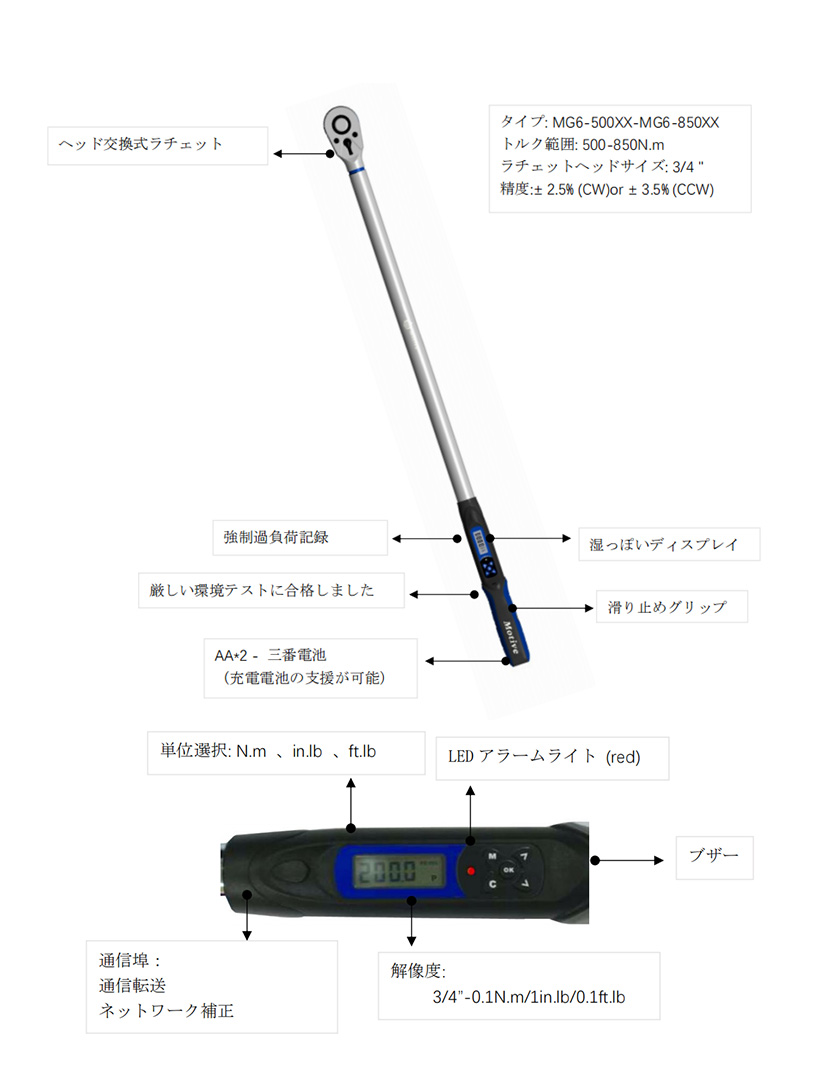

名称と各部分機能




モデル仕様


タイプ

MG6-500

MG6-850

BN

BN

精度*2

CW: ±2.5%
CCW: ±3.5%

CW: ±2.5%
CCW: ±3.5%

最大トルク値

500N.m
368.7ft.lb
4424in.lb

850N.m
626.8ft.lb
7521in.lb

トルクテスト範囲

25-500N.m
18.4-368.7ft.lb
221-4424in.lb

42.5-850N.m
31.3-626.8ft.lb
376-7521in.lb

精度保証範囲

100-500N.m
73.7-368.7ft.lb
885-4424in.lb

170-850N.m
125.4-626.8ft.lb
1504-7521in.lb

解像度

0.1N.m
0.1ft.lb
1in.lb

0.1N.m
0.1ft.lb
1in.lb

LED ランプ

1Red

1Red

操作モード

ピーク保持(P)/
フォローモード(T)

ピーク保持(P)/
フォローモード(T)

単位選択

N.m in.lb ft.lb

N.m in.lb ft.lb

レンチ長さ(mm)

950

1220

ラチェットの角(インチ)

3/4

3/4

ラチェット形式

埋め込みラチェット

埋め込みラチェット

ラチェットの歯数

48

48

埋め込みサイズ-幅*高さ

12*9

18*14

資料保存容量

50

50

通信伝送機能

NO

NO

キーの数

5

5

バッテリー

AA×2

AA×2

操作温度

-10℃~60℃

-10℃~60℃

保存温度

-20℃~70℃

-20℃~70℃

湿度

凝露なしで 90%まで

凝露なしで 90%まで

落下テスト

1 メートル

1 メートル

振動試験

10g

10g

レンチ寿命試験

10000

10000

環境テスト

合格

合格

電磁適合試験

合格

合格

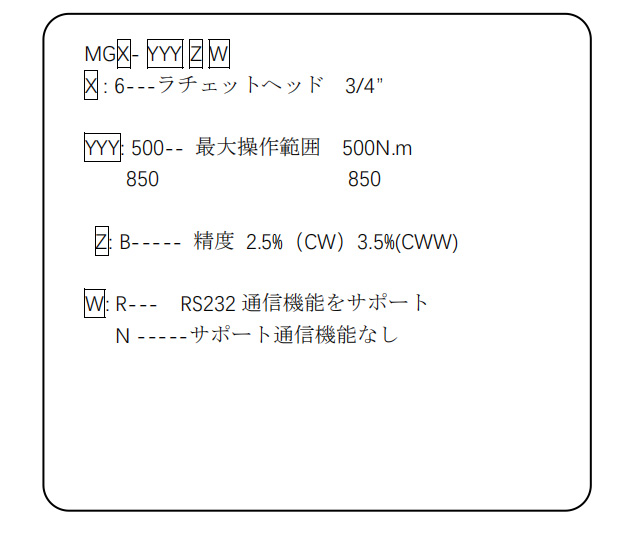

*1 製品名称選択ガイド


*2:精度保証範囲は最大範囲の 20-100%で、最後の桁数+/-1 は無視します。トルク精度は正規値で す。上の 5 つの溝の中間溝を正点とします。精度を確保するために、年に一回の校正をおすすめします。

*3:特殊 RS 232 線(付属品)を使ってパソコンに資料を送ります。

*4: AA 電池二つ(東芝 Toshiba R 6 UG 炭素亜鉛電池)

*5:水平垂直テスト

*6:「1 回」とは、レンチを 0N.m からレンチのマークされた最大値まで押し、次に 0N.m に戻すことです。

*7: 環境テスト:

a 高温試験、b 低温試験、c 高温高湿試験、d 温度変化試験、

e 衝撃試験、f 振動試験、g 落下試験

*8: 電磁適合性試験:

a.静電試験(ESD)、b.放射耐性(RS)、c.放射量測定(RE)



注文情報



レンジ&解像度

タイプ

レンジ

値の表示

解像度

MG6-500BN

500N.m

500N.m(368.7ft.lb/4424in.lb)

0.1N.m(1in.lb/0.1ft.lb)

MG6-850BN

850N.m

850N.m(626.8ft.lb/7521in.lb)

0.1N.m(1in.lb/0.1ft.lb)

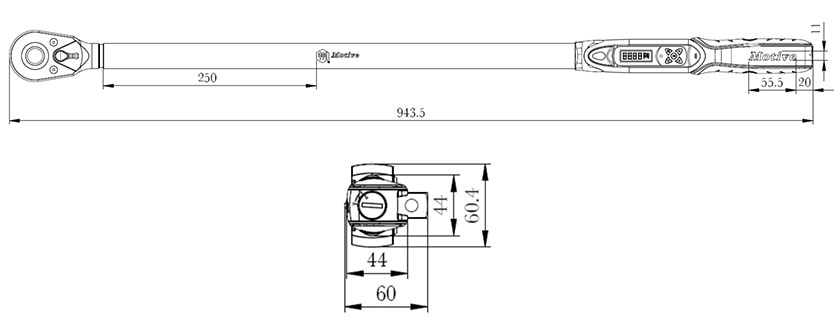

寸法図(mm)
