MEシリーズトルクレンチ
製品の分類: トルクレンチ クリック数:

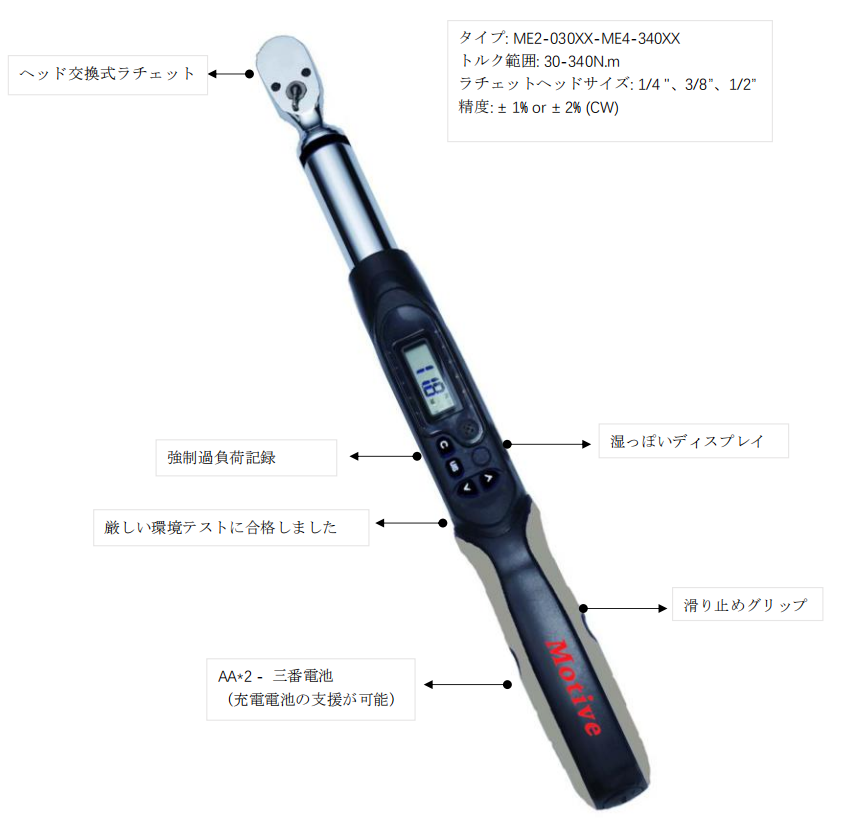

プロデジタルトルクレンチは、従来のトルクツールを突破しても、トルクの大きさが明確にされていません。トルク警告値、記憶資料、転送などの機能を備えています。この技能は操作者にスパナのロックトルク値を正確に把握させ、工場生産に非常に適しています。全検査と量検査の品質分析、生産の品質を高めて、しかも価格は合理的です。
■機能操作：トルク値設定、単位設定、モード設定

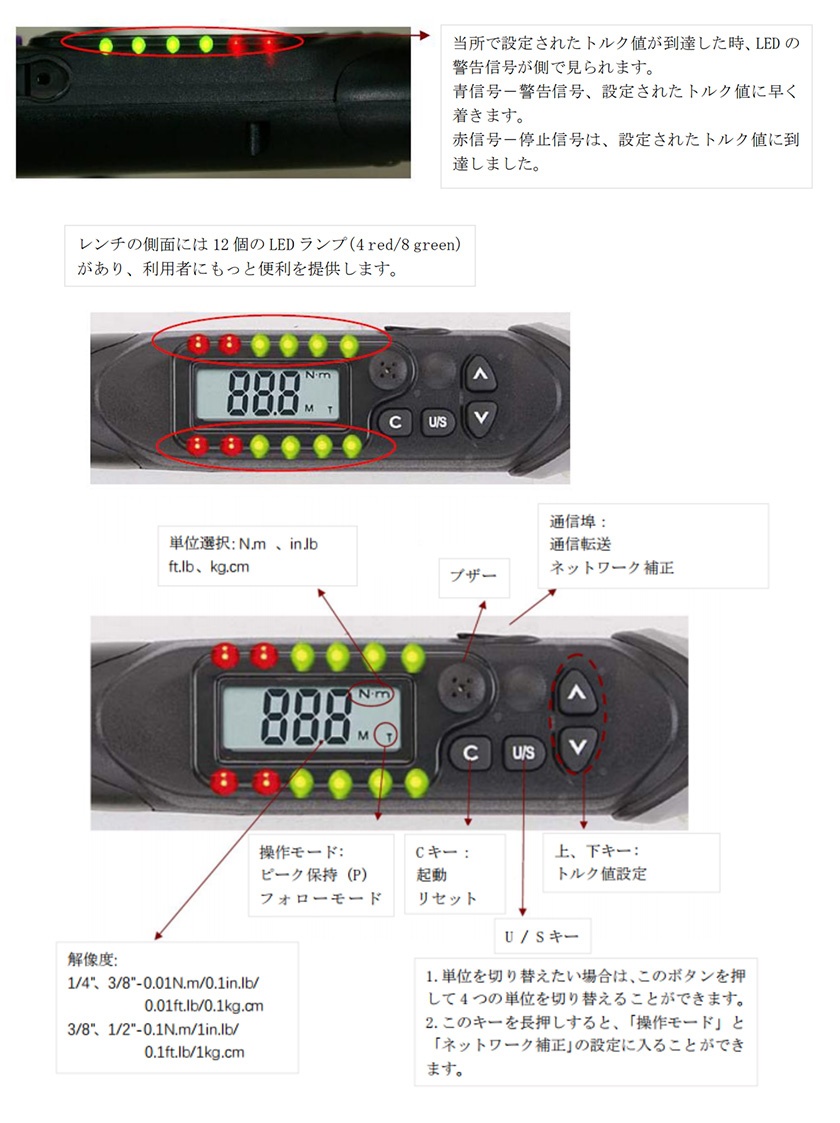

■ レンチの側面に 12 個の LED ランプがあり、使用者は側面からトルク値が到達したのを見ることができ
ブザーの鳴動音に合わせて、利用者にもっと便利を提供します

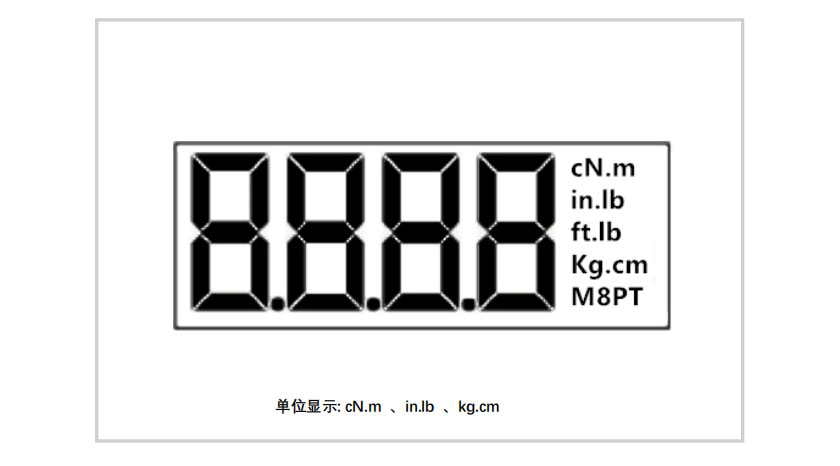

■ 一つのボタンを押すだけで、単位の設定を簡単に切り替えることができます
タイプ | ME2-030BN | ME3-135BN | ME4-135BN | ME4-200BN | ME4-340BN |
BN | BN | BN | BN | BN | |
精度*2 | CW: ±2% | CW: ±2% | CW: ±2% | CW: ±2% | CW: ±2% |
最大トルク値 | 30N.m/22.12ft.lb | 135N.m/99.5ft.lb | 135N.m/99.5ft.lb | 200N.m/147.5ft.lb | 340N.m/250.7ft.lb |
トルクテスト範囲 | 1.5-30N.m | 6.8-135N.m | 6.8-135N.m | 10-200N.m | 17-340N.m |
精度保証範囲 | 6-30N.m | 27-135N.m | 27-135N.m | 40-200N.m | 68-340N.m |
解析度 | 0.01N.m/0.01ft.lb | 0.1N.m/0.1ft.lb | 0.1N.m/0.1ft.lb | 0.1N.m/0.1ft.lb | 0.1N.m/0.1ft.lb |
LED ランプ | 12LED(4Red+8Green) | 12LED(4Red+8Green) | 12LED(4Red+8Green) | 12LED(4Red+8Green) | 12LED(4Red+8Green) |
操作モード | ピーク保持(P)/ | ピーク保持(P)/ | ピーク保持(P)/ | ピーク保持(P)/ | ピーク保持(P)/ |
単位選択 | N.m in.lb | N.m in.lb | N.m in.lb | N.m in.lb | N.m in.lb |
レンチ長さ(mm) | 390 | 415 | 415 | 530 | 650 |
ラチェットの角(インチ) | 1/4 | 3/8 | 1/2 | 1/2 | 1/2 |
ラチェット形式 | 埋め込みラチェット | 埋め込みラチェット | 埋め込みラチェット | 埋め込みラチェット | 埋め込みラチェット |
通信伝送機能*3 | NO | NO | NO | NO | NO |
キーの数 | 4 | 4 | 4 | 4 | 4 |
バッテリー*4 | AA×2 | AA×2 | AA×2 | AA×2 | AA×2 |
操作温度 | -10℃~60℃ | -10℃~60℃ | -10℃~60℃ | -10℃~60℃ | -10℃~60℃ |
保存温度 | -20℃~70℃ | -20℃~70℃ | -20℃~70℃ | -20℃~70℃ | -20℃~70℃ |
湿度 | 凝露なしで 90%まで | 凝露なしで 90%まで | 凝露なしで 90%まで | 凝露なしで 90%まで | 凝露なしで 90%まで |
落下テスト | 1 メートル | 1 メートル | 1 メートル | 1 メートル | 1公尺 |
振動試験*5 | 10g | 10g | 10g | 10g | 10g |
レンチ寿命試験*6 | 10000次 | 10000次 | 10000次 | 10000次 | 10000次 |
環境テスト*7 | 合格 | 合格 | 合格 | 合格 | 合格 |
電磁適合試験*8 | 合格 | 合格 | 合格 | 合格 | 合格 |

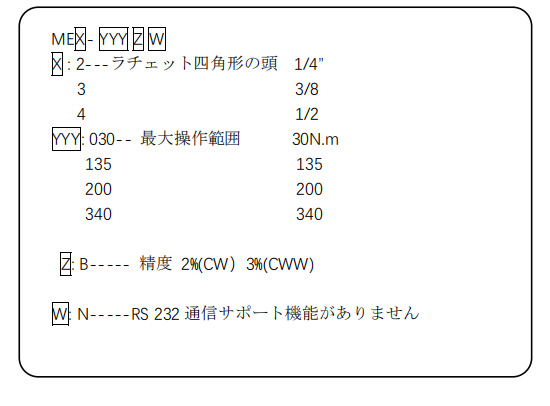

*1 製品名称選択ガイド
*2：精度保証範囲は最大範囲の 20-100%で、最後の桁数+/-1 は無視します。トルク精度は正規値です。上の 5 つの溝の中間溝を正点とします。精度を確保するために、年に一回の校正をおすすめします。
*3：特殊 RS 232 線（付属品）を使ってパソコンに資料を送ります。
*4: AA 電池二つ（東芝 Toshiba R 6 UG 炭素亜鉛電池）
*5：水平垂直テスト
*6：「1 回」とは、レンチを 0N.m からレンチのマークされた最大値まで押し、次に 0N.m に戻すことです。
*7: 環境テスト:
a 高温試験、b 低温試験、c 高温高湿試験、d 温度変化試験
e 衝撃試験、f 振動試験、g 落下試験
*8: 電磁適合性試験：
a.静電試験（ESD）b.放射耐性（RS）、c.放射量測定（RE）
レンジ&解像度 | ||||
タイプ | レンジ | 値の表示 | 解像度 | |
ME2-030BN | 30N.m | 30N.m(22.12ft.lb | 0.01N.m(0.01ft.lb | |
ME3-135BN | 135N.m | 135N.m(99.5ft.lb | 0.1N.m(0.1ft.lb | |
ME4-135BN | 135N.m | 135N.m(99.5ft.lb | 0.1N.m(0.1ft.lb | |
ME4-200BN | 200N.m | 200N.m(147.5ft.lb | 0.1N.m(0.1ft.lb | |
ME4-340BN | 340N.m | 340N.m(250.7ft.lb | 0.1N.m(0.1ft.lb | |
