ZDPシリーズデジタルトルクドライバーテスター

製品の分類: トルクドライバークリック数:

　　ZDPシリーズトルク試験器は、様々なトルク測定機能を備えたトルク試験装置で、小型で軽量です。

　　1.押し出しとバックホールねじまたはボルトのトルク測定。

　　2.ねじまたはボルトの無傷検査と強度検査。

　　3.トルク測定回転スイッチ。

　　4.モータ軸の回転抵抗。

製品の詳細

ダウンロード

ZDPシリーズデジタルトルクドライバーテスター

特徴

■ 人体工学設計。堅固な金属シェル構造で、製品が信頼できて丈夫です。

■ 液晶画面は、測定データと単位を反転表示します。

■ リアルタイムトレーステストと 2 つのピークモードを選択できます。

■測定単位 Kgf.cmN.m/N.cm または lbf-i は選択可能です。

■ プログラム可能な高/低値カラー LED ランプと出力信号は、試験の通過/不合格を示します。

■ 装置は 1000 個のデータを記憶することができます。

■RS 232 C や USB ポートでパソコンに接続できます。毎秒 1000 データを処理し、統計学に基づいて分析図を生成
することができる。

■レンジ過負荷と電池低電圧表示。

■ 液晶画面には反転記号が表示され、ネジの緩みや締め付け状態が直感的に表示されます。

ディスプレイの説明

1.C.W（時計回り）トルクマーク：

ねじが締まる方向を表します。

2.CCW（反時計回り）マーク：

ネジが緩む方向を表します。

3.自動クリアモードフラグ/:

このマークが明るくなると AC モードが有効です。

4.測定値：

電源を入れたら、最大レンジと測定環境が表示され
ます。

5.+/-記号がモールドマークを変更する:

このマークが明るくなると、SC モードが有効です。

6.ピークメモリモードフラグ：

このマークが明るくなると AA モードが有効です。

7.ピークモードのマーク:

このマークが明るい場合、ピークモードは有効です

8.データ保持フラグ：

このマークは SEND キーを押すことにより、データ転
送中に表示されます。

9.バッテリ残量が低い警告マーク：

バッテリーの電圧が低いと、この警告マークが点滅
します。バッテリーの再充電が必要です

10.アラームモードのマーク：

このマークが明るい場合は、AL モードが有効です。

11.自動電源オフモードフラグ：

このマークが明るい場合、AO モードは有効です。

12.測定単位：

現在の測定単位を表示します。

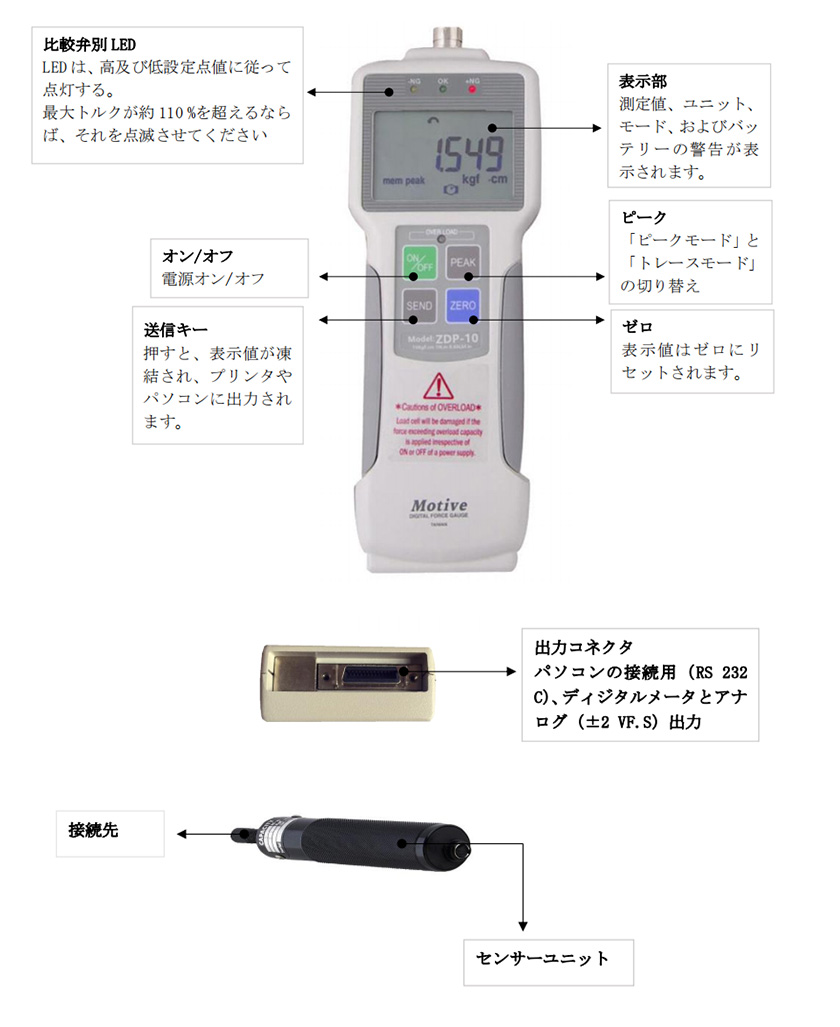

名称と各部分機能


モデル仕様

モデル	ZDP
レンジ	5.10.20.50.100
精度	+/-0.2%満杯度+/-1 桁
測定単位	Kgf.cm N.m/N.cm 或者 lbf-in可以选择
表示	4 桁の LCD（単位-モード-オーバーロード LED-コンパレータ LED スクリーン）
スピードをとる	1000 回/秒
更新を表示	10 回/秒
オーバーロード能力	200%を超える定格容量（110%アラーム LED 点滅）
A/D 変換器	24 ビット信号
マイクロプロセッサ	8 ビット 1 チップマイクロプロセッサ
充電時間	10 時間ぐらい
使用温度	0~+40 ℃
使用湿度範囲	20~80%RH(相対湿度)
電源	内部の 4 本の AA NI/MH 電池または外接アダプター
ピーク保持	時計回り、反時計回り
比較機能	プログラム可能な高/低設定点、色コードインジケータがあります
メモリー機能	1000 個の測定値
反転機能を表示	測定値と単位
警報	過負荷と+NG（オン/オフは選択可能です）
自動電源遮断機能	5,10,30,60 分。オン/オフは選択可能です
外部接続スイッチ	表示保持、クリア、およびピーク/トレース
本体サイズ	長さ 220.5×幅 78×高さ 32.3 mm
本体重量	約 520 g

オプションインストールデバイス

いろいろなテスト治具

ソフトウェア

タブと図形描画、統計データを計算して
Excel などにエクスポートすることもできます

データ付きキャリブレーション証明書

注文情報

タイプ	最大値			最小値
タイプ	Kgf.cm	N.m	Lbf.in	Kgf.cm	N.m	Lbf.in
ZDP-5	5.000	0.500	4.340	0.001	0.001	0.001
ZDP-10	10.00	1.000	8.680	0.01	0.001	0.001
ZDP-20	20.00	2.000	17.36	0.01	0.001	0.01
ZDP-50	50.00	5.000	43.40	0.01	0.001	0.01
ZDP-100	100.0	10.00	86.80	0.1	0.01	0.01
